群联PS2251-68黑片详细设置量产成功详细图文教程

发布时间:2022-05-18 文章来源:深度系统下载 浏览:

U盘的称呼最早来源于朗科科技生产的一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再称之为“优盘”,而改称“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘(USB电脑端口、iOS苹果接口、安卓接口)。

  群联PS2251-68的U盘量产成功率很低,因为目前可能没有比较合适的量产工具,而使用目前最新的黑片量产工具 群联UPTool v2.093版能比较高的成功率,下面的例子已成功量产PS2251-68+东芝THGBX3G7D2KLA0C闪存,希望能给大家带来帮助。

  U盘内部图,芯片上写明了2251-68-5;


群联PS2251-68黑片详细设置量产成功教程

闪存颗粒图片,写了toshiba并带编码
东芝THGBX3G7D2KLA0C闪存

量产前U盘信息,用的是群联自带的getinfo检测结果,可以看到出厂用的MPALL 3.82.0D白片量产工具,但可惜的是目前网上没这个版本,所以我们只能用黑片的了。
量产前U盘信息1


下面是量产设置,下载量产工具,没有设置密码,直接进去,U盘事先插好到电脑。

群联UPTool_Ver2093最新版+PS2251-68线路原理图,已成功量产PS2251-68

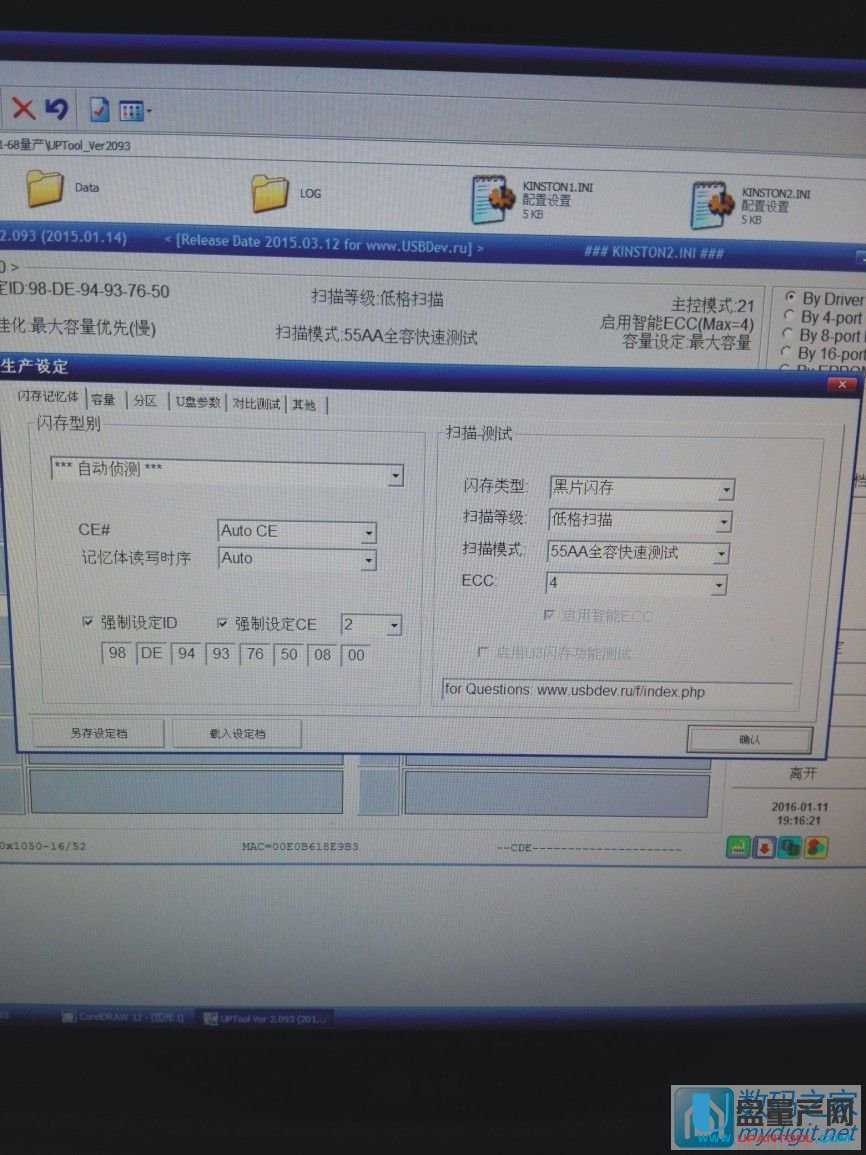

量产设置也叫生产设定,如上图勾选强制设定ID,这个ID来自getinfo检测出的。ECC我这里选的4。闪存选黑片。

量产设置2
然后就是容量设置,如上图,选最大容量优先。

量产设置3
然后是分区设定,这里如果选了可启动模拟光碟的话,mod会变成21,等于做了启动盘,要填写你的iso镜像的路径,如果你只是修复U盘的话,不勾选模拟光碟。只选择可移动磁盘;

量产设置4
如上图的U盘参数设定,VID和PID按照上面的填或者安装你之前的getinfo填写,电流选100mA,勾选启用usb序列号

量产设置5
其他设定按上图填就行了。
然后点击开始量产,下图是量产中
群联UPTool_Ver2093最新版+PS2251-68线路原理图,已成功量产PS2251-68

量产完成,会显示绿色的表示成功。
群联PS2251-68黑片详细设置量产成功教程

下图可以看出量产出了usb-cdrom的启动盘F盘+一个正常的U盘G盘,
量产完成2

量产后U盘信息,依然是getinfo检测的,能看出那些变了吗。
量产后U盘信息1


量产后U盘信息2

虽然量产后速度比原来慢了,但成功制作了模拟光驱启动盘,装系统很稳定的说。
