软件介绍

GearTrax是一款专业的齿轮设计软件，它内置了众多不同类型的齿轮模型和驱动元件，可以帮助用户在电脑上轻松创建个设计各式各样的齿轮，而且还能与SolidWorks等软件搭配使用，帮助用户更好地完成机械设计。这里为大家带来最新2020版本的GearTrax，有需要的用户敬请下载。

GearTrax软件特色

直观，简单，但功能强大

直径和模块间距

支持国际标准

塑料齿轮标准

真正的渐开线齿廓

摆线(钟)齿廓

自动修改

用户控制所有齿轮属性

安装轮毂和埋头孔

ANSI，BS和DIN键槽选项

GearTrax功能介绍

一、

GearTrax为设计人员提供了一个易于使用的工具，用于创建驱动组件的实体模型。创建具有真正渐开线齿形的直齿，斜齿，斜齿轮，蜗轮和花键，现在可用于SOLIDWORKS，Solid Edge和Inventor用户，其新功能如下：

1、新型的界面，但我们保持旧的外观和感觉。

2、大多数对话框窗口已被替换为可扩展的数据屏幕。这允许操作所有的值而不仅仅是对话窗口上的值。

3、组件选项卡控件已被下拉框替换，以在保存屏幕空间的组件类型之间切换。

4、更大的图形屏幕，PRO版本具有相当大的和可分辨的图形屏幕

5、撤消和重做按钮

6、控制图形的线宽和线条质量

7、可定制的界面，标签文本可以很容易地改变，以满足您的要求，如语言。与其他用户共享。

8、更改数据和图形屏幕的颜色和字体。与其他用户共享。

9、GearBelt现在被标记为同步带轮。现在使用用单个样条绘制的滚花方法创建同步皮带轮齿形轮廓。HTS，HTD和PowerGrip GT具有更精确的齿形。

二、

GearTeq为设计人员提供了用于创建驱动组件和装配的实体模型的高级工具。

1、面对齿轮，轴重合并在90度

2、新的蜗轮齿生成比以前版本中先前的“先进方法”更加精确和快速

3、与Solid Edge集成

4、圆柱齿轮的测试半径检查

5、为使用其他CAD系统的人创建XYZ表面文本文件

6、使用组装位置，因此可以在多个位置和组件中使用组件

7、使用整数密码锁定组件以防止不必要的更改

8、螺旋齿产生直径可以为格里森标准指定

9、Zerol斜面和Camnetics TruSpira l斜面牙齿曲线可以选择

10、在直齿轮，斜齿轮和蜗杆齿轮上进行导向隆起

11、更容易的组件和装配位置之间的交换方法

三、

CamTrax64可帮助设计人员利用系统所需的动态运动控制参数，为几乎所有类型的凸轮创建实体模型。

GearTrax安装教程

1、首先我们需要安装“Solidworks”，没有的朋友可以在本站下载

2、下载插件，解压安装，运行“GearTrax_zh-CN.exe”，弹出窗口复制序列号，需要安装在什么软件商就选择什么软件的序列号

3、打开目录下的注册机，选择序列号类型，输入刚才的序列号，输入任意Name，点击Register，将生成的注册图片保存到桌面

4、回到主界面，选择永久注册，点击浏览注册文件，载入刚才生成的许可文件即可完成特别

GearTrax使用教程

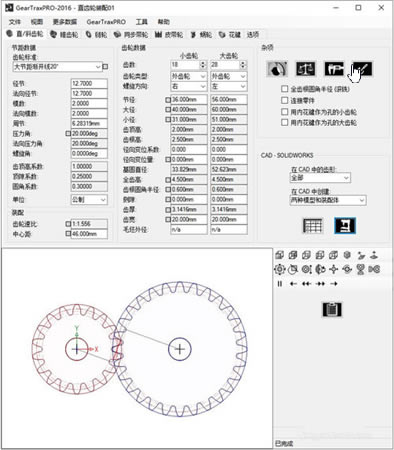

打开软件后的界面，如图，软件功能包括直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮。

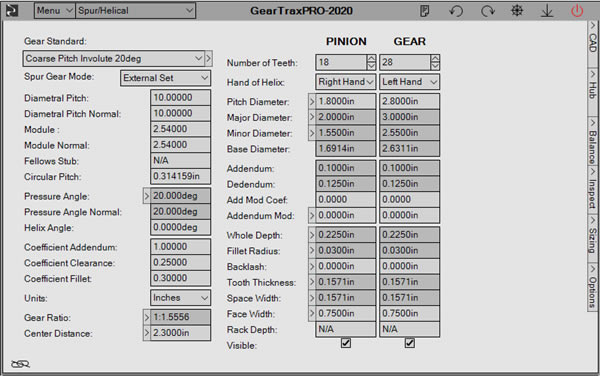

如图，对各种参数进行设置后，点击红色箭头处按钮，即可在Solidworks中自动生成模型。

生成后的模型如图，包括装配体。

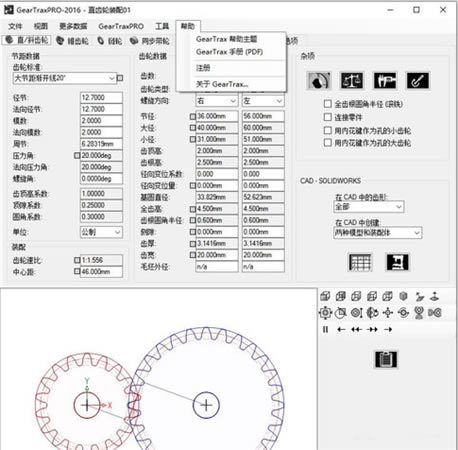

如果对于这些参数不是很理解，则点击 帮助-GearTrax帮助主题。

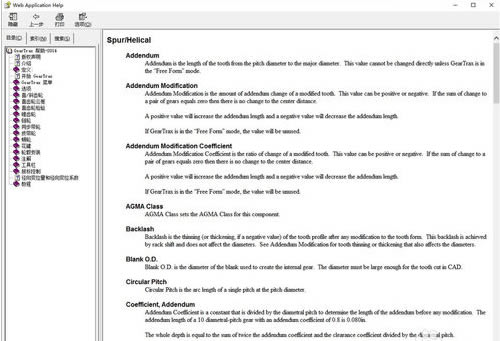

在帮助主题中有对各个参数的说明，这时发现软件还需要改回英文版才能对应起来的话，则打开英文版软件。一般来说，安装目录下面，GearTrax-zh-CN是中文版，而GearTrax就是英文版了。
