软件介绍

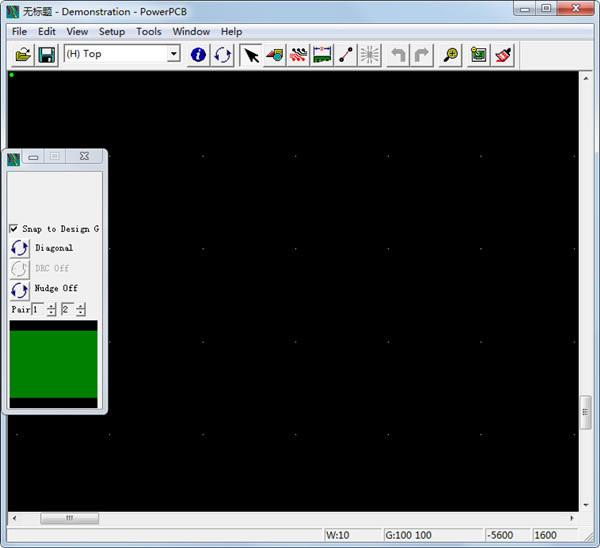

Powerpcb中文版是一款小巧精致的电路板设计软件，相比同类软件，Powerpcb不管是运行速度还是执行速度，都更好更快，可以自动检测PCB上搭桥、铜条等关键点，对任意多层复杂的PCB进行自动智能化处理，极大地提高了工作效率。

软件特色

1、可以自动化查验PCB上易于造成焊接搭桥、铜条、孔环等制作阻碍的设汁关键点

2、从同一个PCB设计中产生不同规格的生产材料表，支持适应不同等级的需求

3、可对任意多层的复杂PCB进行自动布线、布线优化及过孔优化等操作

Powerpcb中文版使用教程

一、在PowerPCB中如何将其它文件中相同部分复制到新的文件中

1、在副图选择要粘贴的目标，按右键选择make reuse ，弹出一个菜单随变给个名字，ok 键即可。生成一个备用文件。

2、在按右键选择reset origin (产生选择目标的坐标)将鼠标移到该坐标上可以坐标值（在窗口的右下角处）。

3、调出主图，将板子的格点改为“1”mil。按make like reuse 键，打开第一步生成的文件后，用“S”命令敲入第二步生成的坐标。按左键确定。在贴完后，在按鼠标右键点击break origin。弹出一个窗口按“OK”即可。

二、铺铜（灌水）时如何自动删除碎铜

1)setup-preferences-Thermals中，选中Remove Isolated copper；

2) 菜单Edit—Find---菜单下Find By--Isolated pour—OK

三、设置自动泪滴

1) setup->preferences->routing->generate teardrops->ok

2) preferences->Teardrops->Display Teardrop->ok

当完成PCB 的LAYOUT，如何检查PCB 和原理图的一致

在tools->compare netlist，在original design to compare与new design with change中分别选取所要比较的文件， 将output option下的Generate Differences Report选中，其它选项以自己实际情况来选取，最后run即可。

安装方法

1、在本站下载Powerpcb中文版安装包

2、使用压缩软进行解压（推荐使用winrar）

3、点击exe文件开始安装

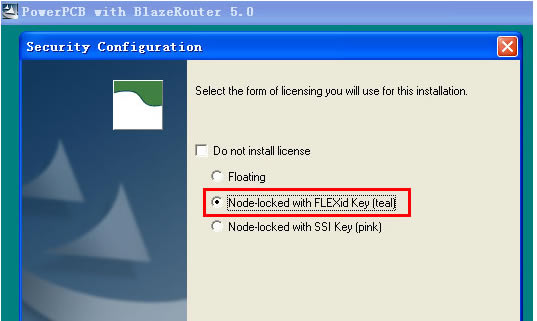

4、依提示下一步，选择“Node-locked with FLEXid Key(teal)”选项;

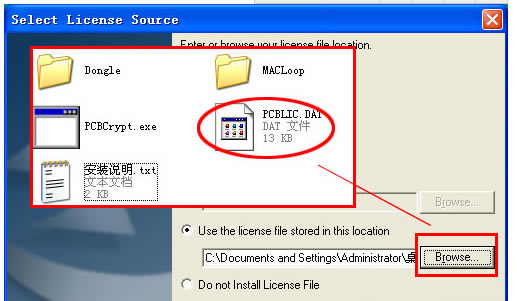

5、要求license时暂且用Crack目录下的pcblic.dat代替;

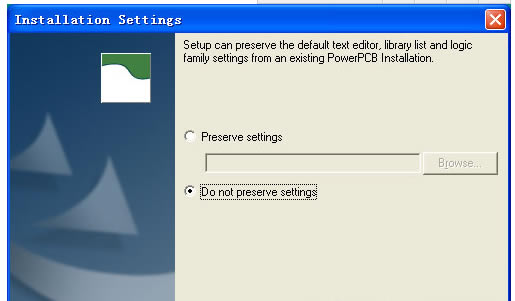

6、继续安装，360阻止时，请允许;

7、运行解压目录中powerpcb5-CrackDongleFlexIDWinNTsetupx86.exe(WIN2000、WINXP)

或者是CRACKDongleFlexIDWin9x目录下的sentw9x.exe(WIN98)

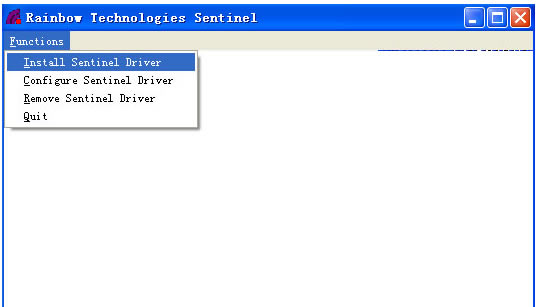

8、执行Functions目录下的“Install Sentinel Driver” 以获得FLEXID7为“7-12345678”

9、重新启动计算机;

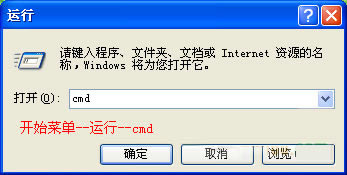

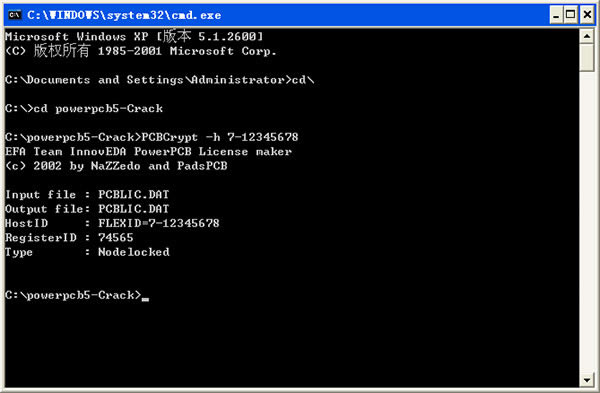

10、进入Dos命令，在crack目录下运行“PCBCrypt -h 7-12345678”

生成HOSTID=FLEXID=7-12345678的license文件：pcblic.dat

11、用CRACK目录下的pcblic.dat代替PowerPCB安装目录下SecurityLicenses目录下的pcblic.dat即可;

12、启动PowerPCB和BlazeRouter即可正常使用。
