软件介绍

PADS2007中文特别版是一款十分专业的电路板设计软件，内置丰富的模块，适用于PCB设计、CAM加工、机械设计等等行业，集成从测试到生产制造过程中的一条龙服务，大大提升产品的设计和制造效率，软件经过特别处理，功能十分完整，而且使用完全免费。

功能介绍

PADS Logic：原理图设计环境，可实现如下功能：

多页/层次式原理图的创建与编辑

单一/组合式（Slot）原理图符号创建与编辑，提供符号向导帮助设计者快速创建多管脚器件的原理图符号

PCB 网表输出，原理图与PCB 交互定位（Cross Probe）

原理图与PCB 正反标注（Forward/Backward Annotation）

汉字输入

设计规则检查（DRC）

PCB 设计规则定义，并可将设计规则随网表输出至PCB 设计环境

设计报表（BOM）

DxDesigner 040：原理图设计与数据管理环境，可实现如下功能：

多页/层次式原理图的创建与编辑

单一/组合式（Slot/Fructure）原理图符号创建与编辑，提供符号向导帮助设计者快速创建多管脚器件的原理图符号。可从互联网上或生产厂家提供的器件手册中读取管脚与属性信息，自动创建标准的原理图符号

PCB 网表输出，原理图与PCB 交互定位（Cross Probe）

原理图与PCB 正反标注（Forward/Backward Annotation）

汉字输入

可根据名称、属性等信息对元器件（或网络）进行检索封装预览功能,可查看原理图符号所用物理封装的外观、尺寸等信息

设计复用

设计规则检查（DRC）

PCB 设计规则定义，并可将设计规则随网表输出至PCB 设计环境

全息归档功能，可将设计文件导出为PDF 文档，原理图层次结构、元器件名称与属性、网络名称属性等全部设计信息均可在PDF 文件中浏览

设计报表（BOM）

PADS SPICEnet：

从PADS Logic 中导出SPICE 网络表文件。供SPICE 仿真软件导入仿真。如Intusoft ICAP/4，Berkeley SPICE 3，PSpice。

PADS Logic PDF：

在PADS Logic 中支持导出智能的全息PDF 文档。保留原理图层次结构、元器件名称与属性、网络名称属性等全部设计信息均可在PDF文件中浏览。

Spice integration：

从DxDesigner 中导出标准的Spice 网络表文件。

Variant Manager for PADS：

生产料表的派生管理模块，支持从一个PCB 设计衍生出不同规格的生产料表，以适应不同档次、型号产品备料、加工的需要，可以设置PCB 上不同元器件的安装与否、替换型号等选项。

PCB Editor：

基本PCB 设计模块，包括手工布局布线、设计规则校验（DRC）、手工敷铜、工程修改命令（ECO）、焊盘及过孔库编辑、Gerber 数据输出等功能。

软件特色

1、兼容Protel设计

PADS Layout（PowerPCB）具备Protel设计转换器，可与Protel进行PCB设计和封装库的双向数据转换。

2、支持OrCAD原理图网表

PADS Layout（PowerPCB）可导入OrCAD原理图网表，在PCB设计过程中可与OrCAD原理图进行正反标注和交互定位。

3、兼容Expedition与BoardStation设计

PADS Layout（PowerPCB）具备与Expedition的双向接口，可以直接读取或保存为Expedition格式的HKP文件和BoardStation（prt/cmp/net/wir/tra/tch）文件。

4、提供与CadenceSpacctra PCB布线器的接口

PADS Layout（PowerPCB）具备Spacctra Link模块，可将当前设计文件导出至Spacctra布线器中。

5、提供CAM350接口

PADS Layout（PowerPCB）集成了CAM加工软件的接口，可以直接启动CAM350，将当前设计生成光绘、钻孔数据传至CAM350中进行处理。

6、提供AutoCAD接口

PADS Layout（PowerPCB）支持AutoCAD的DXF文件格式，可以导入AutoCAD环境下的机械框图作为设计边框，也可将PCB设计导出至AutoCAD中进行标注处理等。

7、提供ProE接口

PADS Layout（PowerPCB）支持ProE格式的双向接口。

PADS2007安装教程

1、首先在本页面下载PADS2007中文特别版文件包，然后解压，用户将得到“crack”和“pads2007”两个文件夹；

2、打开crack文件夹，双击“MentorKG.exe”可生成LICENSE.TXT文件，复制到c盘根目录；

3、进入“pads2007”目录下，双击“ autorun.exe”开始安装软件；

4、选择“Install license server”先安装License.dat文件；

5、默认安装即可；

6、选“Typical”典型安装方式，然后按“next”按纽；

7、选择第二步生成好的license.txt文件；

8、点next按纽，将会在目录c:Flexlm下生成License.dat文件；

9、License.dat文件安装完成；

10、返回主菜单，点install pads products安装主程序；

11、关闭网络或拔了网线，关闭杀毒软件和防火墙，点“OK”；

12、稍等几秒弹出检查；

13、选择第三项“skip or postpone license setup”，再点击next按纽；

14、选择日常工作文件存放目录pads projects，一般按默认即可；

15、开始安装软件，点击“install products”；

16、点击“agree”同意许可协议；

17、选择软件安装源路径“select a sourse location”，简单的说就是你下载软件的目录，必须是英文路径，否则安装可能不成功；

选择安装软件到电脑的路径“select a target location”，一般默认即可；

18、选择想要安装的组件，一般只选“pads layout”“pads logic”“pads router”就够用了，全部安装须空间为2.2G；

19、稍等一会儿；

20、100%完成后，选择“at a later time”，再点“done”完成安装；

21、安装完软件后，回到主界面，点击“Install license file”安装license文件；

22、选择第一项，点next进入license文件安装；

23、选择第二步存放在c盘的LICENSE.TXT文件；

24、如果安装license文件不成功，须手动添加“环境变量”：

变量名：MGLS_LICENSE_FILE 变量值： C:fiexlmlicense.dat

25、最后，打开软件即可无限制运行，pads2007成功特别。

PADS2007使用心得

1、pads怎么测量距离？

1.切换你想要的测量单位，如果你想得到的单位是毫米那么输入umm后按回车，如果想得到的单位是米耳那么输入um后按回车。

2.将鼠标移动到你要测量的第一个点位置，用键盘输入q后按回车，将鼠标移动到你要测量的第二个点位置，移动过程中会有一条带长度标注的鼠线跟随你的鼠标一起移动。将鼠标移动到第二个点时读到的长度标注即是两个点的距离。

2、pads怎么测量尺寸？

先用无模命令G空格0，回车，然后用无模命令Q就可以精确测量，精度0.01.

3、pads怎么导出坐标文件？

1.tools---basic scripts---basic scripts  之后弹出窗口

2.选择 Excel part Report之后点击 run 按钮。就可以出来 坐标文件了

4、pads怎么添加过孔？

选中地网络,单击右键。选Add Via就可以了。不过注意,一旦地网络有变化,这样增加的过孔都会被删除

5、pads怎么铺铜？

选中铺铜的框，然后Ctrl+Q，弹出属性对话框，点Flood&Hatch Options，弹出对话框，在Hatch grid后面输入一个数值，然后一路OK就好了。

PADS铺铜属性使用技巧 在 PCB 设计上，铺铜是相当必要的动作，而 PADS 提供了三种铺铜方法，可让使用者在Copper Properties 中方便的切换，以下就为各位介绍三种铺铜切换使用方式与Properties 的内容说明。

一. 如何呼叫 Copper Properties 窗口 在PCB 中绘制好铜箔，选取铜箔后再使用右键功能选单即可

PADS铺铜属性使用技巧 PADS铺铜属性使用技巧 在 PCB 设计上，铺铜是相当必要的动作，而 PADS 提供了三种铺铜方法，可让使用者在Copper Properties 中方便的切换，以下就为各位介绍三种铺铜切换使用方式与Properties 的内容说明。 一. 如何呼叫 Copper Properties 窗口 在PCB 中绘制好铜箔，选取铜箔后再使用右键功能选单即可

二. 使用Copper Properties (1) 可利用 Type 下拉选单切换所需要的铜箔模式

( Plane Area 在复合层面方可使用 ) (2) 利用铜箔线宽与格点的数值差异，可控制为网铜或实心铜（3）可调整铜箔所在层面与指定铜箔导通 NET

6、pads怎么导出bom清单？

1.打开响应的PCB文件，在“TOOL——basic scripts——basic scripts

2.选择高亮选项，然后点击run

3.没有特殊修改，可以直接next

4.选择要将BOM以何种格式打开，以下选择为excel格式，然后点击next

5.选择PCB基本报告，然后next

6.将最后一行字打钩，然后next

7.选择第一个选项，产生响应的报告格式，然后next

8.添加所需要导出的参数，然后next

9.脚本名称定义为默认定义“part report”，也可自己修改，然后next

10.直接finish

11. 弹出当前脚本代码，点击 “确定”，并关闭脚本代码窗口

12.再次进入脚本选择与执行对话框，发现新增加下图高亮的选项，选中后点击“run”

13.软件自动弹出BOM表格，大功告成

7、pads怎么导出gerber？

1.用PADS打开PCB文件

2.打开文件菜单下拉项,点击CAM

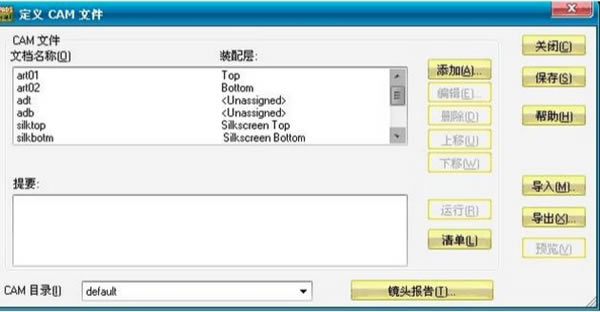

3.弹出下列窗口

4.选择要导出的文件层…选择文件输出目录,单击运行

5.根据文件层的大小,等待片刻将能看到如下结果,成功

8、pads怎么设置线宽？

按键盘Ctrl+Enter进入设置选项，点选Global（全局参数）选项卡，查看在Drawing（绘图）下面的Minimum Dispaly（显示最小宽度）数值，线宽小于此数值的线，都不显示，即看起来像飞线

9、pads怎么卸载？

1.首先，保证PADS2007没有正在运行

2.可以通过PADS2007自带的卸载程序进行卸载，到PADS2007安装目录，一般应用安装在C:\Program Files (x86)或者C:\Program Files下，如果有桌面快捷方式，可以在快捷方式上右键，选择“属性”，点击“打开文件位置”，直接进入PADS2007的安装目录，找到卸载程序，一般以un开头比如unist.exe等等,双击运行卸载即可

3.可以通过控制面板进行卸载， 同时按WIN+R键，打开“运行”对话框，输入control，按回车键，打开“控制面板”，点击“卸载程序”，找到PADS2007，右键选择“卸载”即可
