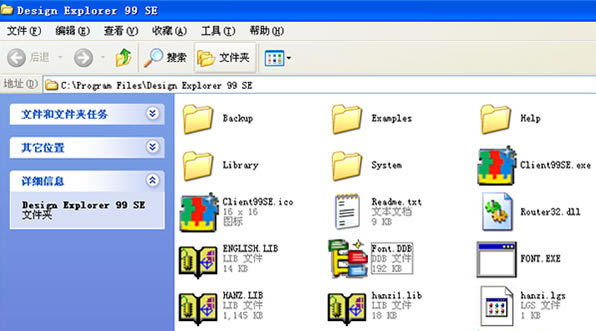

Protel99SE软件介绍

Protel99SE中文特别版是一款功能强大的电路原理设计图和PCB软件，采用设计库管理模式，能够支持联网模式，用户可以通过该软件进行原理图的设计、印制电路板的设计、PCB板的设计操作。

Protel99SE软件特色

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5.建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6.原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7.布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8.信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

Protel99SE常见问题

一、Protel99se中常见的ERC错误

1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误

2、Unconnected net labels:“未实际连接的网络标号”的警告性检查

3、Unconnected power objects:“未实际连接的电源图件”的警告性检查

4、Duplicate sheet mnmbets:检测“电路图编号重号”

解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

5、Duplicate component designator:“元件编号重号”

6、bus label format errors:“总线标号格式错误”

7、Floating input pins:“输入引脚浮接”

8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

9、Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”

10、Add error markers:是否会自动在错误位置放置错误符号

二、怎样将原理图中的所有元件编号重置

把有编号的元件重置为?

Tools——Annotate——Reset designators——OK

重新编号，先变?再编号!

Tools——Annotate——All parts——ok

若是层次原理图

在母图中点击Tools——Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

三、定义元件的默认属性U?

在左手边的页面显示顶部保存图标下面选择Browse SchLib

在中间的Group中点击Description在弹出的Component Text Fields

的对话框中选择Designator，在Default中填写U?即可Footorint为封装。

四、画元件封装时转换mm与mil单位

按键盘按键q

五、常用直径尺寸的密尔与毫米换算如下

1.0mil = 0.025mm===>1mm = 40mil

1.2mil = 0.030mm

1.25mil = 0.032mm

六、如何调整网格大小

画PCB库的时候，Tools / Library Options

画PCB板的时候，Design / Options / Options

画原理图库时：Options / Document Options。

画原理图时：Design / Options

七、画封装时如何给封装设定参考坐标

点击Edit->Set Reference,

Pin1->以第一管脚为参考点坐标

Center->以元件中心为参考点坐标

Location->由用户选择一个位置作为参考坐标

八、如何提取PCB中的元件封装

打开要提取封装的PCB文件然后在菜单栏上点击Design(设计)，

下拉菜单中选Make Library(建库)就会将PCB里所有元件建成一个库

九、如何进行电气规则测试

在原理图上点击Tools-->ERC-->在Setup Electrical Rule Cheak对话框中setup选项打钩全选其他默认-->确认
