软件介绍

天正给排水T20特别版是一款非常经典的排水系统设计软件，现代建筑消防的重要性不言而喻，而消防系统的中排水系统的重要性也随之提升，这款软件可以为用户提供强大的排水系统设计功能，除了强大的射击功能外，还可以自动为用户对规划进行检测，避免出现安全漏洞。

天正给排水T20软件特色

1、天正给排水T20率先支持AutoCAD2014图形平台。

2、全新的“多行文字”命令，支持单个文字的颜色、字高设置以及整体的页高、页宽的夹点拖动，以及段落间的对齐操作。

3、双线水管新增管线派生点的拾取、支持三通+变径的表达形式，使得格式刷更加完美的应用于双线水管中。

4、“定义洁具”功能在初始设置中新增“图纸优先”与“本地优先”，被定义过的洁具均会在图纸与本机中分别进行保存，若新图中再次出现同名洁具时，用户可以选择本地优先避免了二次定义的苦恼。

5、天正给排水T20新增“布灭火器”命令。

6、初始设置中的室外管线标注设置中关于管径、坡度、长度进行重写。

7、全新的“连消火栓”命令支持立消连接与干消连接。

天正给排水T20软件功能

1、支持cad2018平台。

2、【图库图层】拆分为【图库】、【图层】两项菜单。使功能集中。

3、【冻结视口】新增命令，可在布局中选择视口或视口内，快速冻结选定图层或选定对象所在图层。

4、【解冻视口】新增命令，可在布局中选择视口或视口内，快速解冻视口所有图层或选定图层。

5、【冻结图层】新增命令，可快速冻结选中图元所在图层。

6、【解冻全层】新增命令，快速解冻所有被冻结的图层。

7、【图层工具】将功能重新整合，重复功能放进“图层”菜单下。

8、【埋深计算】新增局部高程、局部纵面、批量纵面、纵面设置功能。可在埋深计算功能中生成部分管段的纵面图、高程表。也可生成所有管段的纵断面图。纵面设置可对局部纵面、批量纵面的纵断面显示设置。

9、【埋深计算】支持局部管段计算，选择排出井后继续选择管段上其他井即可进行局部管段的埋深计算。

10、【单元修改】当单元修改将普通井设置为跌水井时，井后续管段一并同步调整。

11、【绘制水箱】支持水箱布置时动态预览。

12、【水箱系统】、【系统生成】支持水泵与水箱生成系统图。

13、【纵断面图】优化图纸中存在较多纵断面图时的打开速度。

14、【图层】优化图层打开与关闭，提高图纸反应速度。

15、【备档拆图】支持文件名可设置图名或图号在前。

16、【修改管线】、双击编辑对话框增加自动修正线型选项。

17、【依线正交】支持使用ucs时的情况。

18、【图变单色】可快速的修改图层颜色，并且记忆未改变颜色前的图层颜色以供恢复。

19、【颜色恢复】可将图层颜色恢复至上次执行图变单色功能前的图层颜色。

20、【喷淋计算】支持“图面赋值”功能。可将计算结果得到的管径赋值到管段中。

21、【图层管理】支持批量修改“图层设置”中的颜色、线型、线宽项。

22、【入户排序】支持输入含有字母的编号。并优化排序方式。

23、【立管布置】支持通过关键字切换分区和系统。

24、双击编辑立管标注：修改对话框，更改修改内容重新排列优化。

25、方沟：绘制完成的方沟支持端点闭合。

26、【修改标注】新增功能，支持批量修改标注，支持的标注有管底标注、井底标注、立管标注、多管标注。

27、【材料统计】支持按异径连接件和非异径连接件统计。同时表格支持动态预览。

28、【井底标注】、【管底标注】增加调整文字距线距离的可设置项。

29、【纵断面图】优化组成对象图层归属，去除使用0层。

30、井标注、池标注：支持特性表修改文字内容及颜色。

31、优化图纸更新速率。

32、单管管线：管道标注支持特性表修改标注文字颜色。

33、【标注立管】支持批量标注立管。选择第一根立管，确定标注样式角度，全选立管。

34、【立管布置】对话框增加“标注立管”可选项，可直接布置立管，不进行标注。

35、【修改井】支持修改标注文字颜色。

36、【纵断面图】生成的纵断面图支持特性表修改填充图案、颜色和比例。

37、纵断面图中修改数据可同步至管网模型。

38、【喷淋计算】喷淋计算支持最新《自动喷水灭火系统设计规范》GB50084-2017要求的水力坡降公式，界面增加公式可选项，满足新旧规范可选。增加管道材质，可应用于不同管材计算中。同时支持管道经济流速设置，计算结果参数项数量增加，增加计算设计扬程。

39、【布灭火器】新增绘制、标注灭火器箱功能。

40、【阀门阀件】普通阀门增加静态平衡阀、动态平衡服，电动阀门增加流量开关。

41、管道自身携带的标注，管径及壁厚等数据依据自身有效位自动取舍。

42、【井坐标】“逐个标注”支持直接选井标注。

43、【井底标注】优化标注样式“井面标高+井底标高+井编号”中井编号字体大小的显示。

44、【双线阀门】阀门布置后图层归置到对应系统阀门层。

45、【进出水管】选择双线管时默认系统应为给水系统。

46、双线水管自定义实体支持多系统。

47、【双线水管】支持多系统。绘制界面大体随绘制管线功能界面。

48、【定义图层】增加建筑/给排水图层时支持多选。

49、【喷淋计算】中“四喷头校核”选择4喷头后可识取所围合面积作为默认值。

50、【图层】图层控制进行“打开全部层”后“检测到有冻结图层，是否解除冻结并显示？[是(Y)/否(N)]<Y>”将默认为否/N 。

51、【修改井】支持调整井编号与井的距离。

52、双击编辑井支持调整标注与井的距离。

53、【立管排序】支持对话框中进行立管排序的设置。

54、【管线连接】功能改进。修改选择方式、连接规则。

55、【立管布置】布置时增加辅助定位功能。增加可调整矩形定位框，可捕捉。

56、【管线置上】、【管线置下】支持双线水管。

57、【喷淋计算】中可计算“最不利喷头压力” 。

58、【修改双管】批量修改双线水管。

59、【双线水管】优化切换立管、横管绘制时不顺畅。

60、【修改双管】双击编辑双线管支持修改线型、图层、颜色等。

61、【雨水水力】优化较多井时的计算速度。

62、【打开全部层】简化掉冻结、锁定相关功能，使功能更明确、专一、易操作。

63、【多管标注】绘制增加对话框，便于设置参数。

64、【材料统计】支持双线水管分系统统计。

65、【井底标注】完善双击编辑对话框设置。

66、【多管标注】优化双击编辑对话框。

67、【矩形喷头】支持最新规范最小喷头间距为1、8米。

68、【管底标注】完善双击编辑对话框设置。

69、【布置池】支持自定义池。可在图库室外类别下自定义池中添加1*1池，命名规则仿实例。

70、【扇形喷头】支持最新规范最小喷头间距为1、8米。

71、【直线喷头】支持最新规范喷头最小间距为1、8米。

72、【绘双线管】支持从大小接头启动此命令时自动选中相关管道系统。

73、【大小接头】支持自定义管道系统。

74、【系统生成】支持双线水管。

75、【解冻视口】支持对话框选择需解冻图层。

76、【冻结视口】支持选择视口对图层进行冻结，弹出对话框选择图层。

77、【初始设置】拆分cad选项和天正设置，调整为只显示“天正设置”的对话框。命令:TZSZ 。

78、【显示工具条】支持将隐藏的工具条显示出来，命令为：XSGJ 。

79、【图层控制】增加“其他图元”显隐控制功能。

80、【进水管】支持调整进水管数量。可

81、【埋深计算】增加“批量纵面”新功能。

82、【修改管线】及单管管线双击编辑支持修改标注文字图层和颜色。

83、【管标对齐】新增功能，可将管径标注对齐至一条线上。

84、优化双击编辑立管标注文字时，修改编号后，文字长度可能超出基线范围。

天正给排水T20快捷健介绍

F1 帮助

F2 打开/关闭文本窗口

F3 对象捕捉

F4 打开或关闭“数字化仪”

F5 等轴测平面设置

F6 打开或关闭“坐标”模式

F7 打开或关闭“栅格”模式

F8 打开或关闭“正交”模式

F9 打开或关闭“捕捉”模式

F10 打开或关闭“极轴追踪”

F11 打开或关闭“对象捕捉追踪”

CTRL ＋ 0 清除屏幕

(C) CTRL ＋ 1 PROPERTIES (修改特性)

CTRL ＋ 2 ADCENTER （设计中心）

CTRL ＋ 3 工具选项板

CTRL ＋ 6 数据库连接管理器(D)

CTRL ＋ A 全选

CTRL ＋ B 切换捕捉

CTRL ＋ C 复制

CTRL ＋ D 切换坐标显示

CTRL ＋ E 在等轴测平面之间循环

CTRL ＋ F 切换执行对象捕捉

CTRL ＋ G 切换栅格

CTRL ＋ H 打开/关闭

PICKSTYLE CTRL ＋ J 执行上一个命令

CTRL ＋ K 超链接

CTRL ＋ L 切换正交模式

CTRL ＋ M 重复上一个命令

Ctrl ＋ N 创建新图形

Ctrl ＋ O 打开现有图形

Ctrl ＋ P 打印当前图形

CTRL ＋ Q 退出

CTRL ＋ T 切换“数字化仪模式”

CTRL ＋ U 打开/关闭“极轴”

CTRL ＋ V 粘贴剪贴板中的数据

CTRL ＋ W 打开/关闭“对象捕捉追踪”

CTRL ＋ X 将对象剪切到剪贴板

CTRL ＋ Y 重复上一个操作

CTRL ＋ Z 撤消上一个操作

CTRL＋Shift＋ C 带基点复制

CTRL＋Shift＋ S 另存为(A)

CTRL＋Shift＋ V 粘贴为块(K)

CTRL＋ [ 取消当前命令

天正给排水T20使用方法

天正给排水怎么画箭头？天正给排水t20v5.0特别版画箭头的方法

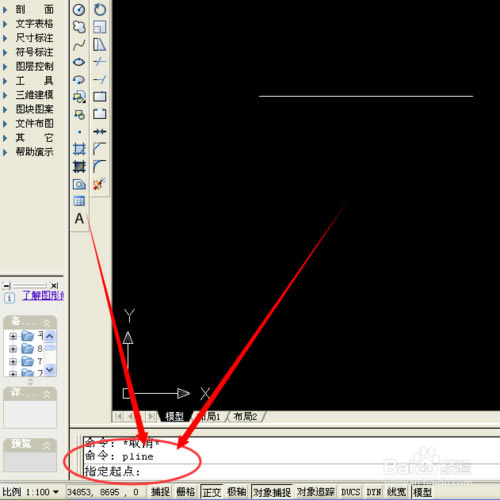

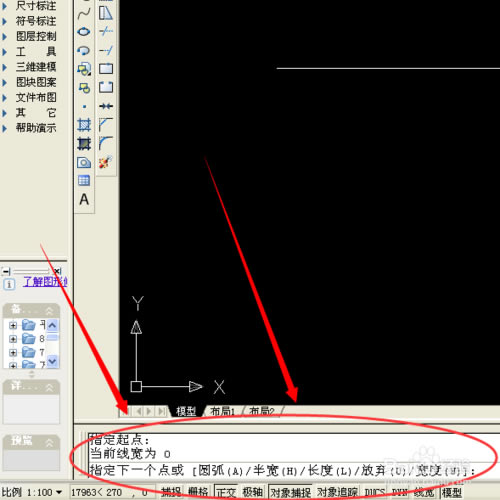

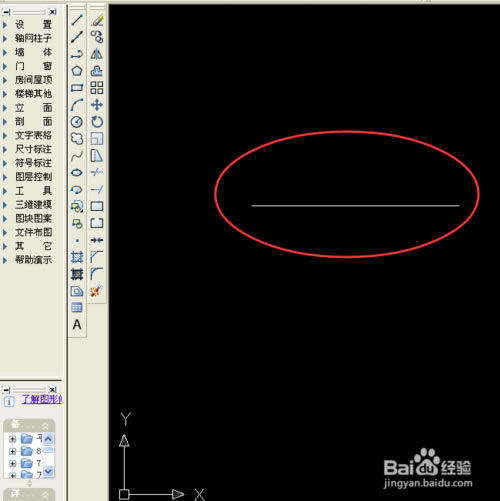

打开天正建筑CAD，点击正交，首先画一条直线，然后在下框输入pline，即PL线。

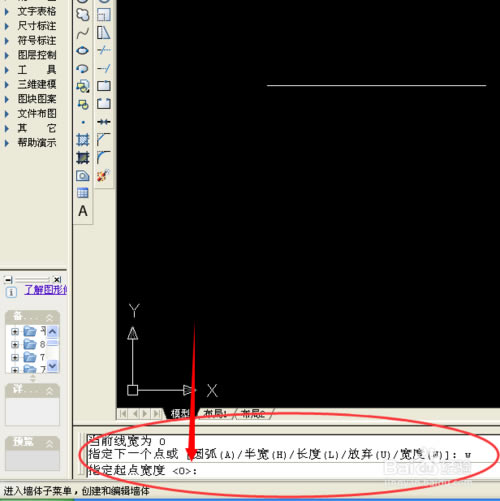

点击enter，按照框中内容，输入w，即宽度

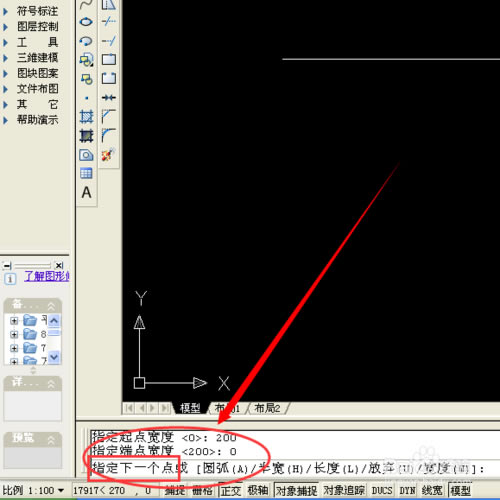

点击enter，输入起点的宽度大小，如200

点击enter，输入端点的宽度大小，0（这个必须是0，因为是箭头嘛）

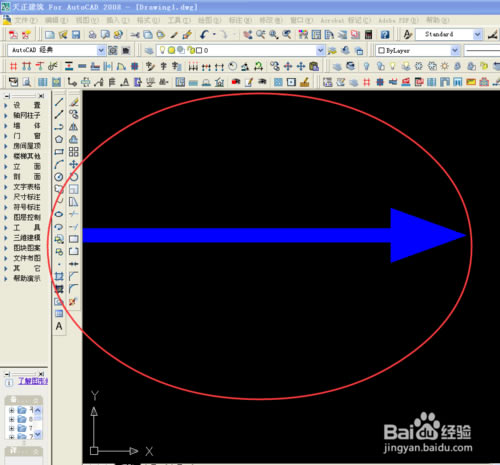

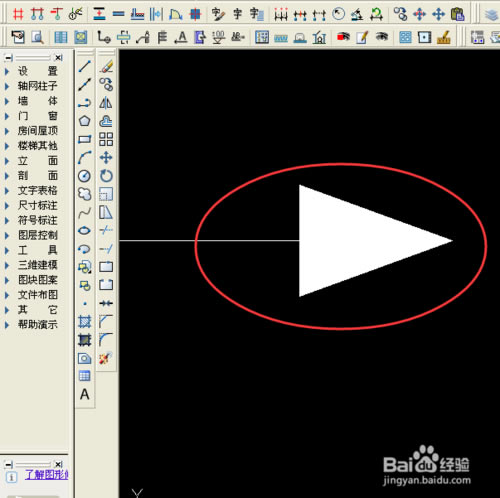

这时，窗口处已经出现箭头了，确定端点位置就可以了，如果你没看到，说明你输入的起点宽度太小了，滚动滑轮，放大就看到了。

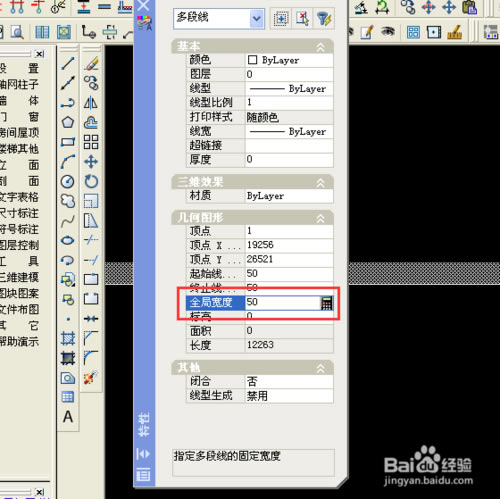

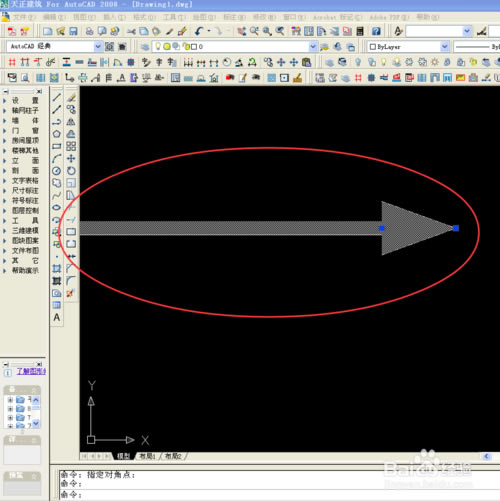

这时，再选中箭头旁的单线，选中在右键中增大它的宽度就可以了，这样一个箭头就完成了。

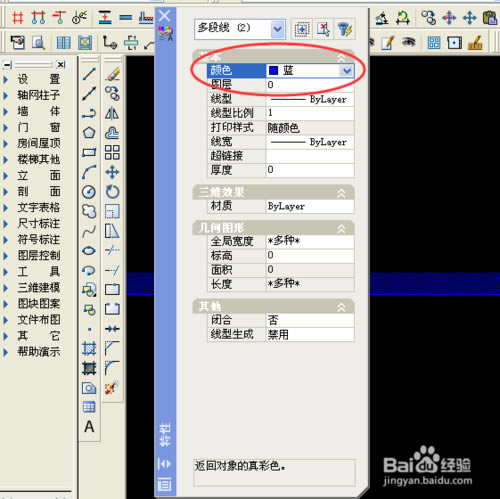

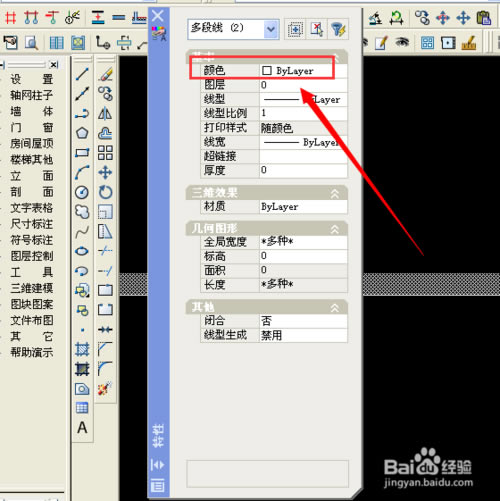

如果你想更改箭头的颜色，只需选中箭头后，右键编辑，选中属性特点，弹出对话款，更改颜色即可。

如蓝色，这样就成功了，保存成相应的格式即可

天正给排水怎么画喷淋？天正给排水t20v5.0特别版画喷淋的方法

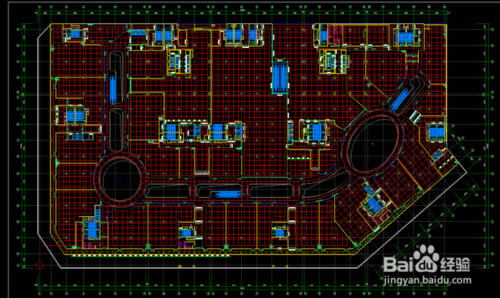

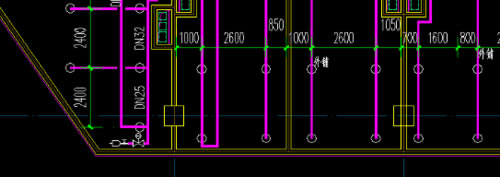

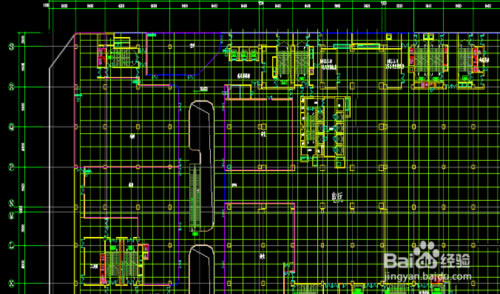

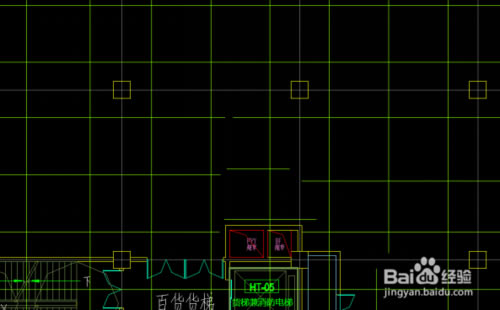

1.线为基准，偏移1400，均匀绘制喷淋辅助线。

2根据具体建筑情况，适当调整局部喷头交点，以满足规范要求

3.删除多余辅助线，形成完整的辅助线轴网

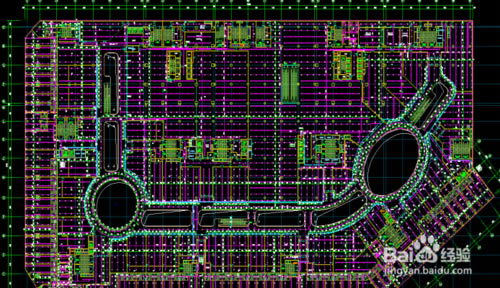

4.利用天正给排水，生成交点喷头，删除辅助轴网，连接管线，做相应尺寸、管径、标高标注。

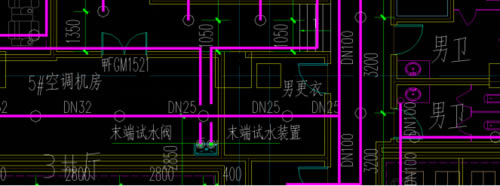

5.检查水流指示器、末端试水装置（试水阀）、排气阀是否绘制。其中由于末端试水装置和试水阀为同一图例，一定要引出标注。预作用系统切记干管末端排气阀的绘制。

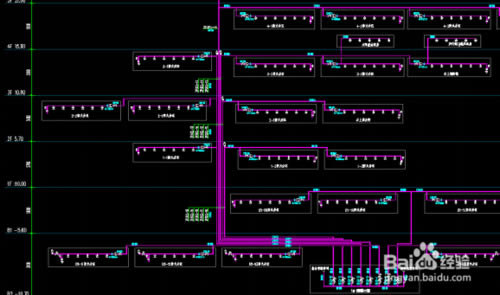

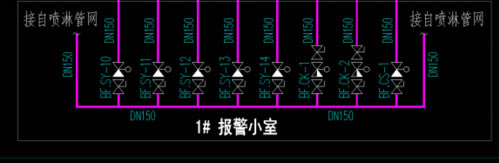

平面图绘制完成后就是系统图的绘制。喷淋系统图较为简单，主要表达清楚报警阀数量所带区域。值得注意的是干式、湿式、预作用报警阀的表示图例区别，以及图面立管、所带区域的合理布置，以达到图面的整齐、美观

至此，整个喷淋系统设计完毕

天正给排水T20常见问题

天正给排水左边的菜单栏不见了，怎么恢复？

依次打开 ： 工具——选项——天正基本设定——勾选“天正屏幕菜单（在右上角）”

2、如何将天正给排水平面图生成系统图？

1）首先将打开天正给排水软件。

2）打开需要生成系统图的目标文件。

3）点击左侧工具栏系统－系统生成，将会弹出对话框。

4）在弹出的对话框中，选择管线类型、修改层高与楼层数，然后点击【直接生成单层系统图】。

5）根据命令栏提示，框选需要自动生成系统图的所有平面图管线，按回车键，将生成的系统图放于工作空间。

6）将系统自动生成好的系统图进行修改、调整。

天正给排水T20更新日志

1、天正给排水软件调整操作界面，采用ribbon菜单；

2、消防计算支持《消防给水及消火栓系统技术规范》GB50974-2014。

3、增加立干连接命令，可以快速连接立管和干管。

4、增加块转雨水口功能，可将任意图块转化为天正雨水口。任意布雨水口，可捕捉极轴。

5、支持消火栓短边平行于消防管线的干消连接。

6、管网埋深、纵断面图支持计算圆形井实际井径，高程表可增加实际井径一列。

7、给水附件、排水附件增加比例设置。

8、天正给排水优化喷头保护半径显示状态。

9、沿线标桩点取pl线端点，支持继续标桩。

10、更新矩形水箱数据库至图集12S101。

11、更新天正工具条命令。

12、修复小区污水再次计算流量不正确的bug。

13、修复分页文字不同颜色字之间出现空格或叠落的bug。

14、修复删除标注时部分管径标注样式无法删除的bug。

15、修复井坐标、井坐标系不随注坐标点设置变化的bug。

16、修复个别管径标注样式数值不随管径改变实时变化的bug。

17、增加四川-成都、重庆主城区的新暴雨强度公式。
