软件介绍

Creo6.0软件是一款非常出色的产品设计辅助工具，拥有2D和3D的双效功能，完整的覆盖了整个产品开发过程，增强了现实技术、实时仿真功能和增材制作设计，，让用户在开发机械设备可以更方便设计图纸。

软件特色

一、Creo Simulate模拟产品的真实应力

的客户依赖于您的产品，只要他们应该如何工作。鉴于此，没有什么比一个壮观的原型失败更能破坏你的一天或你的预算。

Creo Simulate是一种结构，热和振动分析解决方案，具有一整套有限元分析(FEA)功能，使您可以在制作第一部分之前分析和验证3D虚拟原型的性能。

请注意，该软件会对您的数字原型施加压力 - 而不是给您。我们设计了Creo Simulate，因此任何工程师都可以进行基本模拟。

首先在Creo Parametric中对设计进行建模，单击用户界面上的单个选项卡，然后将载荷，材料和边界条件应用于Creo Simulate中的设计几何体。这很简单。更好的是，您可以快速查看结果。如果需要，调整模型以更快地生成更高质量的设计。

这一丰富的功能允许您将更先进的产品发送给分析部门 - 并且消除昂贵的变更，同时仍然具有成本效益。Creo Simulate可作为独立应用程序或作为Creo Parametric的扩展提供。

结构分析

线性稳态热分析

材料库

网格

优化

后期处理

二、Creo Parametric 3D建模软件

设计更智能。现在开始。

这不仅仅是任何产品 - 它是你的。Creo Parametric具有您期望的行业领导者的核心建模优势，以及增材制造，基于模型的定义(MBD)和智能连接设计的突破性能力。简化的工作流程和直观的用户界面完善了图片。

使用Creo Parametric 3D建模软件为您服务。

3d建模软件

creo参数

能力包括：

3D实体建模

直接建模

强大的装配建模

详细的文档，包括2D和3D绘图

技术表面

自由式表面处理

钣金建模

焊缝建模和结构框架设计

分析功能

图形体验和集成设计动画

增材制造设计(3D打印)

基于模型的定义

数据交换

使用导入的非Creo数据

集成的NC功能

提供即时访问的Web功能

零件库，功能，工具等

软件定制

智能互联产品设计

三、Creo Options Modeler创建多个产品配置

可配置产品是可供选择的产品。

每个设计变体，毫不奇怪地称为变体，都是它自己的产品。重复使用平台，模块和部件是有意义的：它成本更低，使用您已有和知道的东西，并让您满足客户对“个性化”产品的需求。由于模块化部件，一辆自行车可以成为百种不同的型号。

但是，如果您能够快速生成有效的产品配置，那么您只会从效率和降低成本中受益。电子表格和基于CAD文件的方法有一段时间有所帮助，但它们是将非常可行的选项与CAD模型相关联的相对非正式方式。您最后一次尝试在关键业务流程中添加非正式性时是什么时候?我们这么认为。

Creo Options Modeler是Creo Parametric或独立产品的扩展，允许您创建和使用可配置结构。将Creo Options Modeler与Windchill结合使用时，可以轻松管理复杂的配置逻辑，包括来自PTC或第三方应用程序的内容。

1、通过在设计阶段早期创建和验证3D产品平台，实现更快的设计周期

2、通过直接重用Creo中的可用3D模型和Windchill的单个物料清单(BOM)，减少过程错误和工程返工

3、通过定义通用架构和产品平台自动创建任何产品，并帮助管理它们的接口和组装方式

4、通过自动执行手动密集，容易出错的任务来优化产品

5、通过改善与客户，供应商和同事的沟通，提高设计和工程效率。

四、Creo布局：2D CAD软件

一个2D CAD应用程序，使团队能够在2D和3D设计数据之间无缝移动

Creo Layout是一款易于使用的2D CAD应用程序，可让您的产品设计团队在2D中创建详细的概念，并提供诸如PTC Creo Layout2尺寸和注释等信息。

然后，您可以从相同的2D数据生成同样详细的3D模型，而无需切换CAD系统或将2D数据移交给3D CAD专家。相反，您可以利用其2D数据生成完美无瑕的3D模型，以准确反映您的原始设计意图。通过自动化流程，您可以确信您的CAD交付项将持续无缝更新。

1、Creo Layout生成2D设计以在Creo Parametric中构建3D模型

2、使用功能齐全的工具集来捕获产品设计意图，以创建，编辑和管理2D几何体

3、通过创建完全或部分约束或完全不受约束的2D设计，可以轻松获得灵活性并迭代设计概念

4、通过减少在3D中解释和重新创建2D设计的需要，避免错误和延迟

5、利用现有的2D数据，如DWG，DXF和IGES文件，以及使用Creo Parametric软件创建的3D模型的横截面

6、通过实现新产品的并行设计和工程，加快产品上市时间并鼓励创新

7、利用2D图纸进行结构和组件的下游设计

8、使用更新控件管理从2D设计到3D模型的更改传播

五、Creo Direct：直接建模CAD软件

一种易于使用的直接建模CAD软件，用于快速创建3D设计

我们的直接建模软件是一个独立的应用程序，可以使不常用的计算机辅助设计(CAD)用户创建新的几何图形或修改任何现有的3D CAD设计，而不管文件格式如何。与几何体的直接交互使任何人都可以轻松学习和使用。这就是为什么它是概念设计，分析和制造人员的理想工具 - 或者对于那些不熟悉3D CAD或不经常使用它的人。

使用Creo Direct快速，灵活且直观。它非常适合于生成建议，定义工具夹具的初始设计或捕获现场客户的设计输入等任务。通过与您的扩展团队保持合作，该软件鼓励创新，使您的公司能够更好地响应不断变化的客户需求。

1、通过允许更多用户访问和使用3D CAD数据(包括第三方设计组件)，实现更快的设计周期

2、使不常见的3D CAD用户能够为产品开发工作做出贡献

3、通过更轻松地探索替代设计概念，更快速有效地生成提案

4、通过使分析人员能够在分析之前编辑3D CAD数据并直接在模型上提出设计更改，简化计算机辅助工程(CAE)工作流程

5、通过为工具设计人员提供易于使用的工具来编辑模型数据并创建更好地满足其NC和工具设计要求的制造夹具和夹具，从而提高计算机辅助制造(CAM)效率

六、PTC Mathcad免费的工程数学软件

计算是工程的核心。PTC Mathcad是一种数学软件，可让您轻松执行，分析，记录和共享计算。

自动转换您的单位以防止代价高昂的错误

使用交互式2D和3D图分析您的结果

使用标准数学符号和高级数学格式的文档

将PTC Mathcad工作表直接集成到Creo模型中

允许您在单个文档中使用绘图，图形，文本和图像显示计算

Creo6.0软件怎么导出CAD图

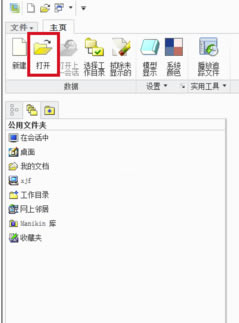

1、打开Creo，打开所建的工程图

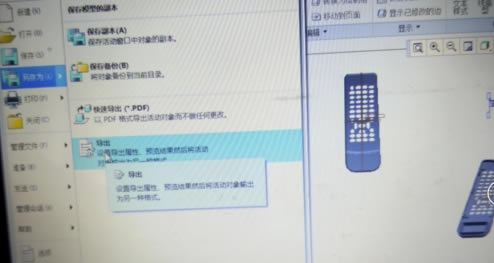

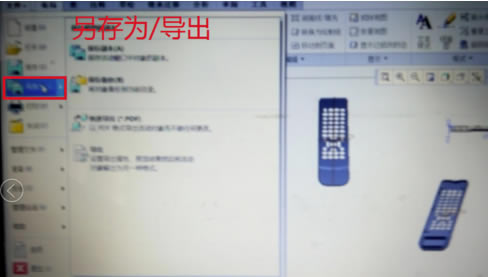

2、文件下找到另存为/导出工具

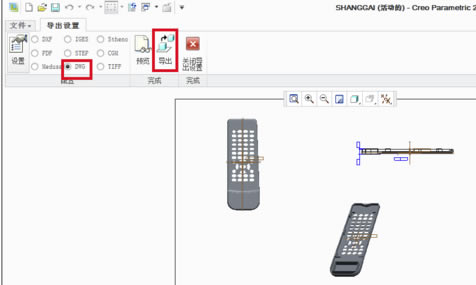

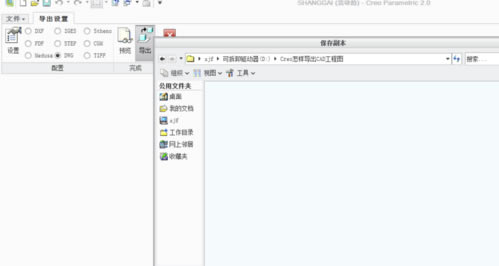

3、选择dwg格式（CAD格式），点击导出

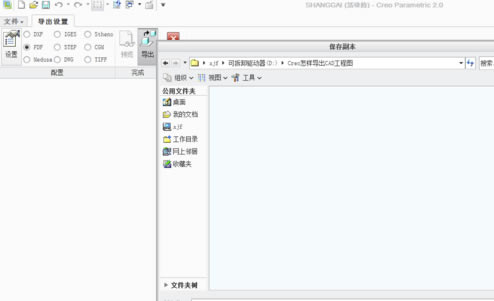

4、保存图片

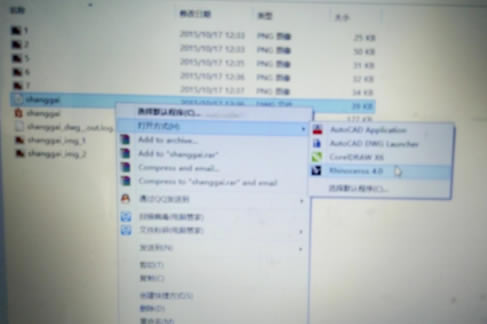

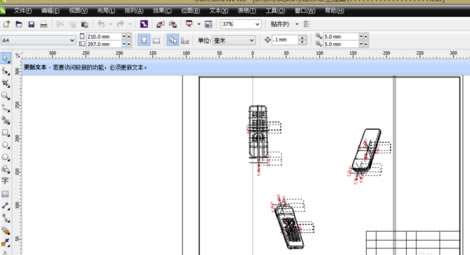

5、导出后的图可以用CAD、CorelDRAW、Rhino等打开修改

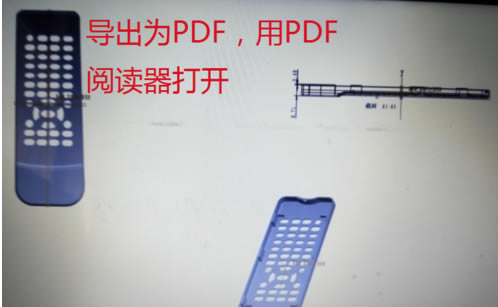

6、同样可以另存成PDF格式，方便查看和打印

Creo6.0软件怎么导入图片

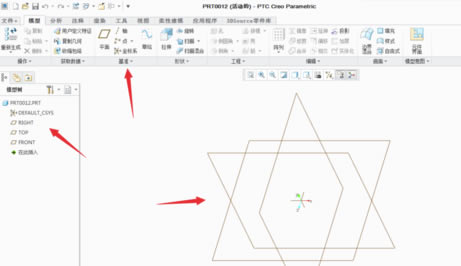

1、首先一部创建一个零件，假如在组件中创建的零件是没有标准面和基准坐标的，需如图箭头所示，点基准然后点便宜平面一直双击确定结束创建面和坐标系

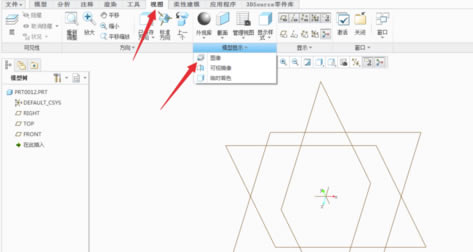

2、选择视图，点模型显示，选择图像（注：没有基准平面是不能放置图片的）

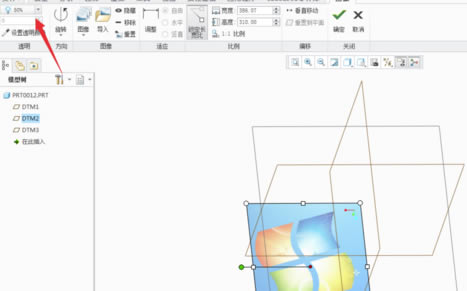

3、这个百分比可调节导入图片透明度

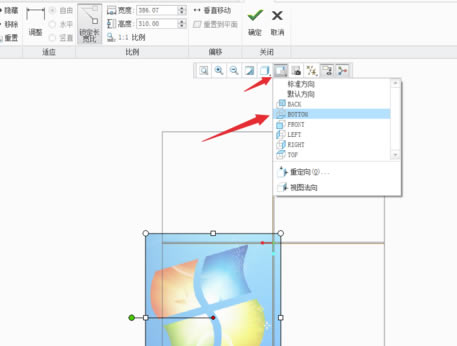

4、这个工具选项可选择把面放正

Creo6.0软件怎么标注尺寸

1、圆弧和圆的半径和直径的标注

完成圆弧的绘制之后，点击【尺寸】按钮，在圆弧上任一点点击一次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成半径的标注。

那么如何直接标注出圆弧的直径尺寸呢?很简单。点击【尺寸】按钮，在圆弧上任一点连续点击两次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成直径的标注。

2、旋转体的直径标注

创建三维旋转体的草图时，我们需要标注出旋转体的直径，如何标注呢?很简单。如下所示。方法：

(1)首先点击草图的边线

(2)点选中心线(作为旋转轴)

(3)再次点击草图的边线(即选取旋转体圆周两次)

(4)将鼠标指针移动到合适的位置，点击鼠标中键即可完成直径的标注。

3、两个圆心的距离

两个圆心之间的尺寸可能是水平尺寸、竖直尺寸和斜尺寸，由尺寸鼠标指针所在的位置决定。

对于竖直尺寸的标注，依次点击两个圆的圆心，然后将鼠标指针移动到下图的蓝色直角三角形的右边，点击鼠标中键即可完成竖直尺寸的标注。
