软件介绍

Altium Designer中文版是一款十分专业的PCB设计工具，内置十分齐全的3D建模工具，能够帮助用户更加轻松的进行电子设计，支持在新建输出项目中元件的查看、支持脚本文件编辑以及混合信号仿真等等，能够大大提升设计师们的工作效率，并且减低工作的压力，软件经过特别处理，只需一键安装即可直接使用。

官方介绍

Altium Designer中文版代表了我们数十年创新和开发，致力于创建真正统一的设计环境的成果 - 使用户能够轻松地与PCB设计过程的各个方面进行连接并统一。

凭借引领创新变革的功能以及庞大数量的用户、爱好者、教育者和专家群体的不断增长，Altium Designer真正改变了整个行业，并推动了无限可能。

亲自体验世界上最好的PCB设计工具，您将会了解为什么工程师和设计师会在所有市面上可用的产品中更倾向于选择Altium！

Altium Designer中文版功能介绍

1、DXP平台

该软件与所有支持的编辑器和浏览器使用相同图形用户界面（GUI）的软件集成平台。 设计文件预览洞查，发布管理、编译器、文件管理、版本控制界面和脚本引擎。

2、原理图—浏览器

打开、查看并打印原理图文件和库。

3、PCB—浏览器

打开、查看和打印PCB文件。 此外还可查看并导航3D PCB。

4、CAM文件—浏览器

打开CAM、制造（Gerber、Drill和OBD++）和机械文件。

5、CAM文件-导入器

(Gerber、ODB++)导入CAM和机械文件。

6、PCB-原生的3D PCB查看和编辑

电路板的真实和3D渲染视图，包括与STEP模型和实时间距检查直接相连的MCAD-ECAD支持，2D和3D的视图配置，3D电路板形外框和元件模型编辑，所有基元的3D测量值以及2D/3D PCB模型的纹理映射。

7、PCB-布线

高工作效率PCB布局编辑器，支持自定义多边形、电路板开孔、实时规则检查、设计复用和尺寸自动测量，配备直观高效的用户界面。16、PCB-交互式布线交互式指导性布线（推挤布线、紧贴布线和自动完成模式）、差分对、交互式/自动布局、引脚/部件交换、跟踪修线，在拖动操作中规避障碍。

8、高级板层堆栈管理

当PCB不同区域包含不同的板层堆栈时，定义单一设计中多层复杂层堆栈的能力，支持嵌入式元件和刚柔结合式布局。

9、刚柔结合板设计支持

用于设计柔性和刚柔结合PCB板的完整系统。 定义和描述设计中的多条PCB折叠线的能力。 全3D，折叠和展开查看以及间距设计规则检查。 导出电路板中折叠或部分折叠的3D STEP模型，以便实施MCAD协作的能力。

10、嵌入式元件

支持PCB堆栈中的嵌入式分立元件。 在PCB中嵌入元件可提高可靠性，增强性能，并显着提升空间和减轻重量。

11、信号完整性-布线层级

布线后信号完整性分析支持映射及串扰分析。

12、PCB - 制造文件输出

多种输出发布允许多个输出合并成一个单一的媒体类型，更好地进行数据管理。通过工程历史和相关性的受控视图，发布到PDF/A，打印机或Web。生成Gerber、NC Drill、ODB++、3D视频动画、STEP文件等。

13、CAM File - 编辑器 (Gerber,ODB++)

面板化、NC布线定义、NRC、导出CAM和机械文件、网络表提取、导入以及反向工程。

14、原理图—软设计编辑

所有（除了PCB项目和自由分散文件）中的原理图和原理图元件库编辑能力，网络列表生成能力。

15、导入器/导出器

支持从OrCAD、Allegro、Expedition、PADS、xDx Designer、Cadstar、Eagle、P-CAD和Protel等导入和/或导出创建的设计和库数据。

16、原理图—编辑

所有原理图和原理图元件库，以及原理图元件库文档。

17、库管理

基于单一数据源的统一的库管理，用于所有元件模型和关联数据，包括3D模型、数据图纸和供应商链接。 版本控制和外部项目管理系统的单一联系点。

18、Altium数据保险库支持

从集中的该数据保险库读取、编辑和发布设计数据的能力。 数据保险库支持以下内容： 元件模型、定价和供货信息数据、受管图纸和子电路、完整项目和制造/装配文件。

19、仿真—混合信号

SPICE 3F5/XSPICE混合信号电路仿真（兼容PSpice）。

20、信号完整性—原理图级

布局前的信号完整性分析—包括一个完整的分析引擎，使用默认PCB参数。

21、PCB—电路板定义和规则

放置/编辑机械层对象，高速设计的设计规则，用户可定义板层堆栈，来自原理图的设计传输，元件放置和实时制造规则检查。

Altium Designer中文版软件特色

1、互联的多板装配

多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

2、时尚的用户界面体验

全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

3、强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

4、快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

5、实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

6、简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

7、性能改进

AD软件资源占用太厉害，对于复杂的PCB，连吃鸡都能轻松驾驭的电脑多面AD都会卡顿的受不了，特别是AD17。

8、层次式&多通道设计

层次式设计环境允许将设计划分为各个可托管的逻辑模块（方块图），并在顶层设计图纸中将这些方块图连接在一起(例如：电源模块、模拟前端处理模块、处理器、IO接口、传感器等)。

9、自动交叉探测

通过在原理图和PCB之间交叉探测设计对象，在多个项目文件间快速浏览。

10、PADSLogic导出器

Altium Designer 2020通过PADSLogic导出功能，可以节省将设计文档从该软件输出到 PADS的时间。在该软件中设计最先进的板子布局，然后即可将原理图和板子布局转换到您PADSLogic的工作区。

Altium Designer中文版软件亮点

1、交互式属性面板

通过更新的属性面板可以完全清晰地操控设计对象和功能。实时查看相关属性，供应商信息，甚至生命周期信息。

2、强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

3、原理图视觉效果

DirectX可以为您带来流畅，快速的原理图体验，这种新的实现方式可以平滑缩放，平移甚至极大地加快了复制和粘贴功能的速度。

4、快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

5、实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策。

6、简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

Altium Designer中文版软件优势

1、设计环境通过设计过程的各个方面互连，显着提高生产力，包括原理图，PCB，文档和模拟。

2、制造设计学习并应用设计制造(DFM)方法，确保您的PCB设计每次都能正常运行，可靠且可制造。

3、切换很容易使用业内最强大的翻译工具轻松迁移您的遗留信息-如果没有这些翻译工具，我们的成长将无法实现。

4、刚柔结合设计以全3D设计刚柔结合并确认3D组件，外壳组件和PCB间隙满足所有机械要求。

5、互联的多板装配多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 - 显示更快速，更直观，更逼真。

6、时尚的用户界面体验全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

7、强大的PCB设计利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

8、快速、高质量的布线视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 - 以计算机的速度布线，以人的智慧保证质量。

9、实时的BOM管理链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

10、简化的PCB文档处理流程在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

11、PCB设计通过受控元件放置和原理图与PCB之间的完全同步，轻松地在电路板布局上操纵物体。

12、原理图设计通过一个内聚，易于导航的用户界面中的分层原理图和设计重用，更快，更高效地设计顶级电子设备。

13、制造业产出体验管理数据的优雅，并通过无缝，简化的文档功能为发布做好准备。

Altium Designer中文版教程

Altium Designer怎么画原理图？

以放大电路为例子：

首先创建项目文件

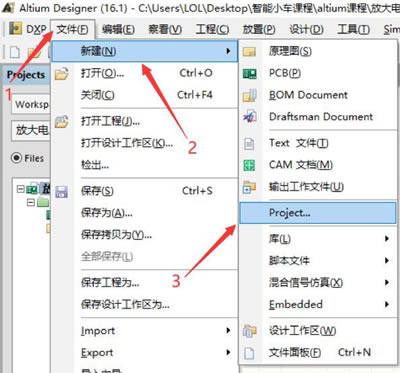

第一步：点文件

第二步：点新建

第三步：点project

project就是中文翻译：“项目”的意思。

其它版本有选择区别的话，认准第一步是创建项目文件，就没有错了。

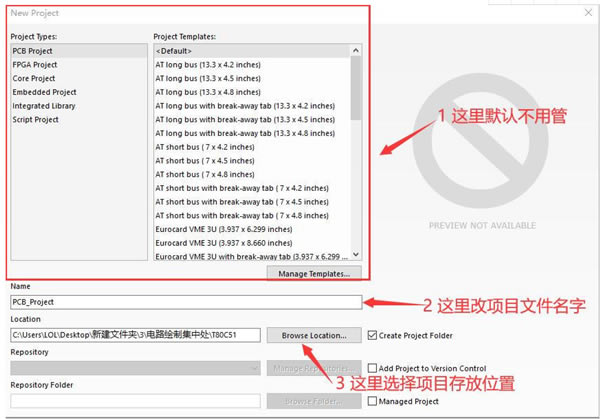

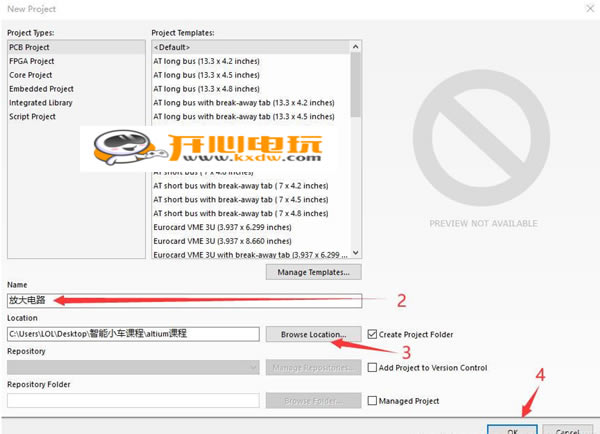

点project后，会打开如下窗口

上面图，1不用管，2，3可以随意改变

把第2点文件名改成：放大电路，第3点文件位置，随你喜欢都可以的，弄好之后，点右下角的OK

项目文件的后缀就是：prjpcb

项目文件弄好之后，现在就可以为它添加SCH原理图文件了。

添加原理图文件的流程

第一步：鼠标右击：放大电路.prjpcb。

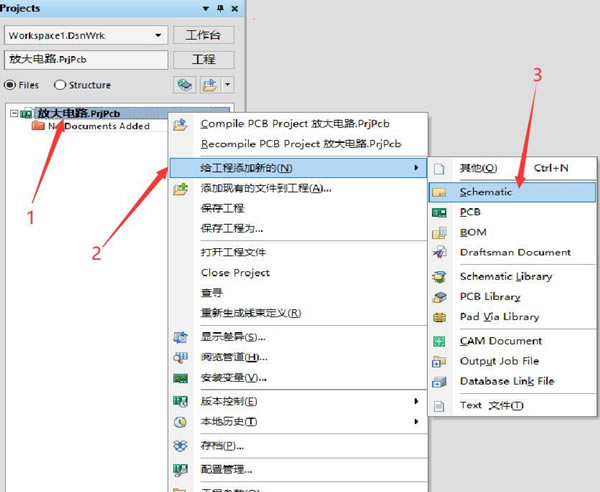

第二步：鼠标左击：给工程添加新的

第三步：鼠标左击：schematic，schematic就是原理图的意思，简称SCH

就是这样，放大电路项目里面的原理图文件，就创建了。

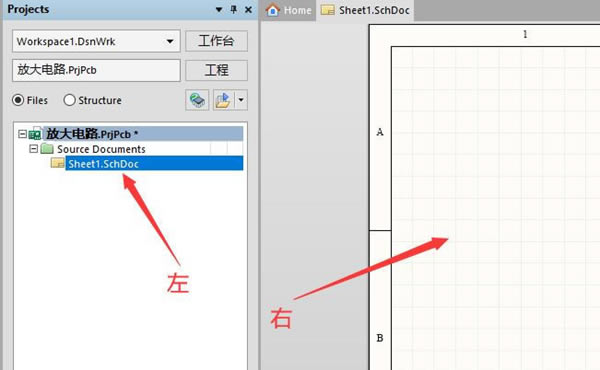

左边是原理图文件名字，后缀是schdoc，右边是原理图绘制界面

保存原理图文件流程

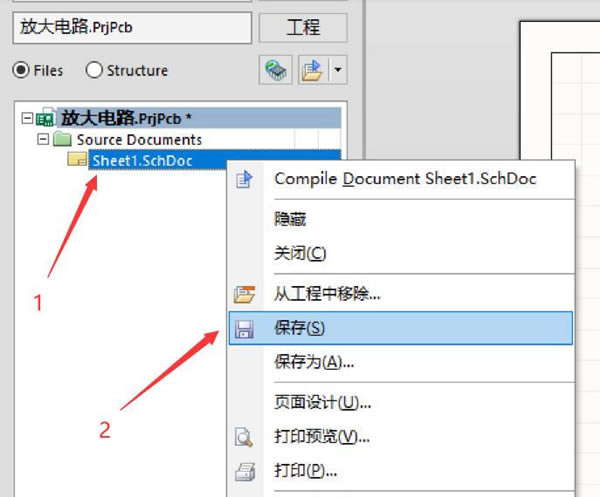

第一步：鼠标右击：sheet1.schdoc

第二步：鼠标左击：点保存

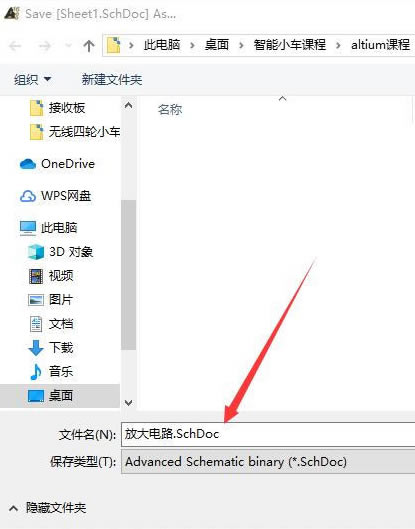

第一次保存的话，会弹出如下窗口。

然后保留后面的后缀名字：.schdoc

前面可以随意改名字，我改成了：放大电路

完成后，点右下角的保存，就可以了。

保存项目流程

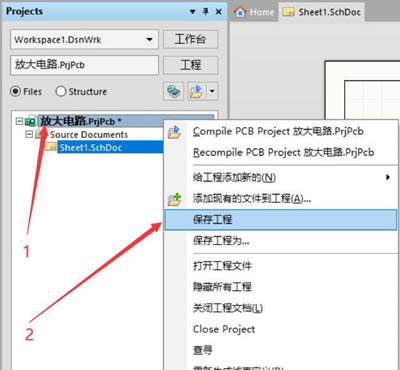

第一步：右击：放大电路.prjpcb

第二步：左击：点保存工程，就可以把原理图文件，保存在项目文件里面进行使用了。

项目文件包含很多子文件，就是这么一个概念，创建任何一个文件，记得保存哦！

Altium Designer怎么旋转元器件？

1、首先打开Altium Designer软件，在软件中打开需要处理的PCB文件，并将需要旋转的元器件图纸部分移到合适的位置。

2、接着选中需要旋转的元器件用鼠标左击不放，并移动元器件，同时在键盘上按下空格键，此时元器件会逆向旋转90度。

3、然后选中元器件不放并移动元器件，同时在键盘上按下shift+空格键，此时元器件就会顺时针旋转90度。

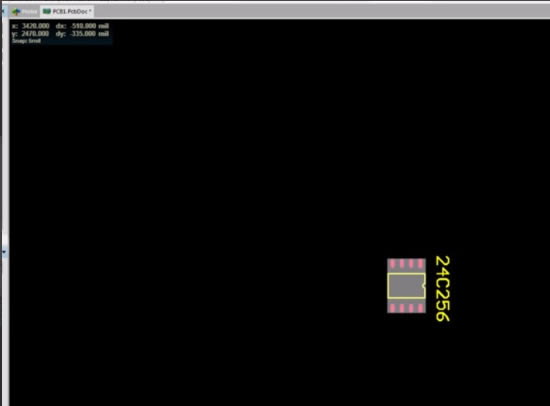

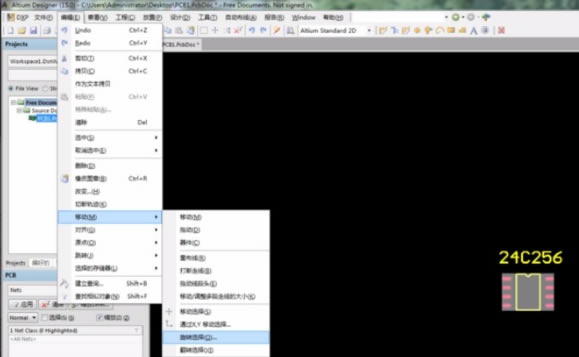

4、下面介绍旋转任意角度的方法，选中需要旋转的元器件，点击界面左上方的“编辑”选项，在下拉框中选择“移动”，并在子下拉框中选择“旋转选择”。

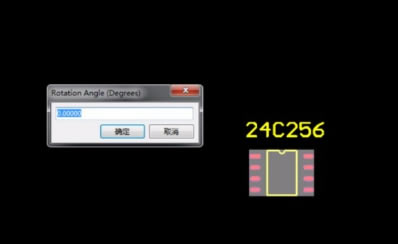

5、紧接着界面上就会出现一个窗口，我们在窗口中输入需要旋转的角度，再点击窗口中的“确定”按钮即可。

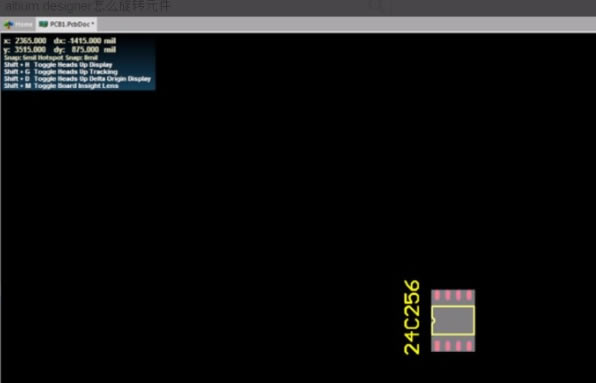

6、最后我们用鼠标点击工作界面，旋转后的元器件就会出现在工作界面上，可以发现元器件按照刚刚输入的角度发生了旋转。

安装教程

1、首先在本页面下载Altium Designer中文版文件包然后解压缩，打开AltiumDesigner19Setup.exe 主程序安装 点击 Next

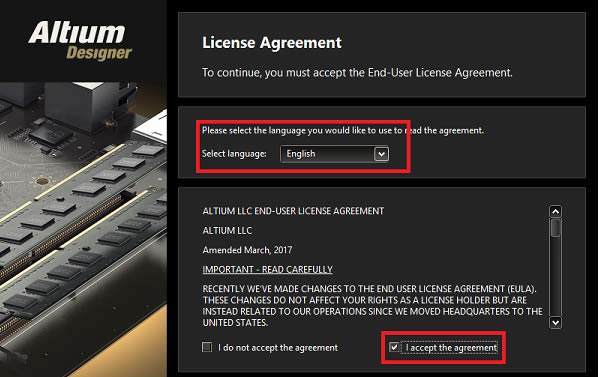

2、点击AltiumDesigner19 同意协议 Next

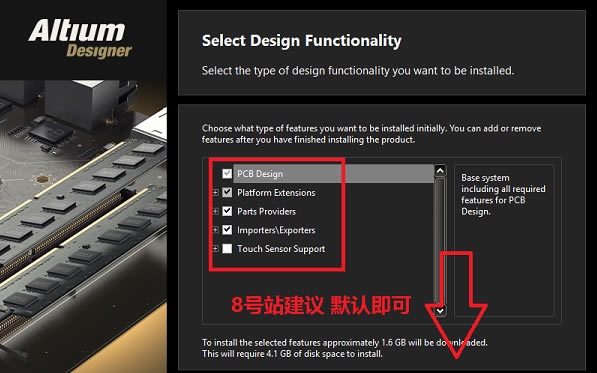

3、建议默认即可，Next

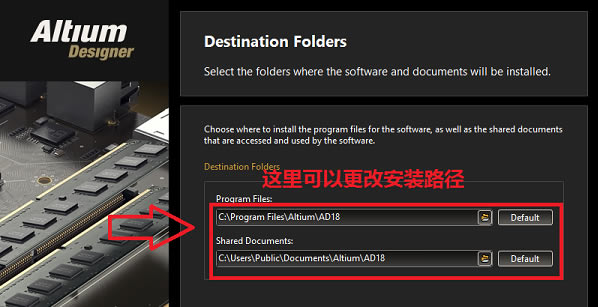

4、选择AltiumDesigner19 的安装路径，也可以默认安装在C盘 Next

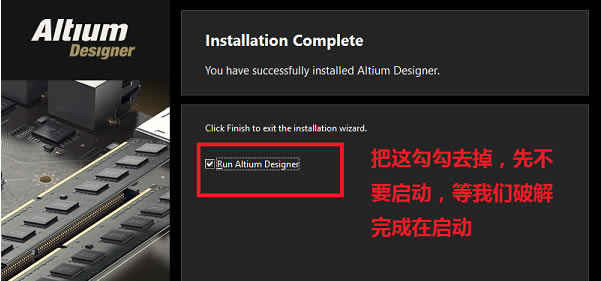

5、安装完成后 把这勾勾去掉，先不要启动，点击 Finish 等我们特别完成在启动

6、把shfolder.dll 文件复制至软件安装目录

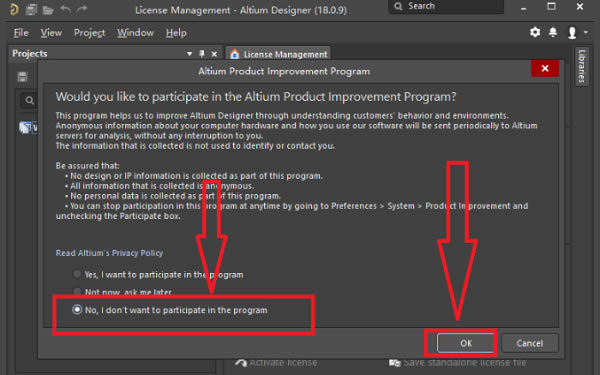

7、首次启动选择第三项，这里应该是收集用户信息的选择项，如下图：

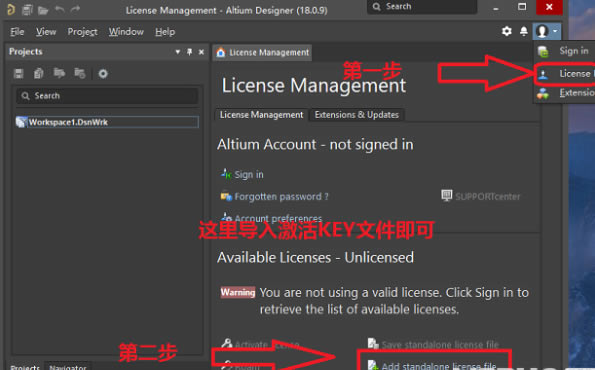

8、点击左上角的License Management 然后点击Add standalone license file 导入KEY激活秘钥模板

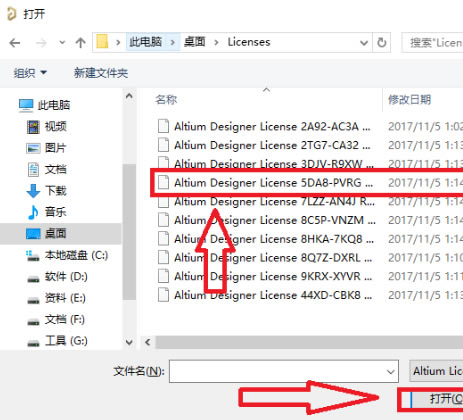

9、选择UCBUG提供的特别文件夹Licenses里面的任意一个KEY秘钥

10、完成
