软件介绍

Altium Designer20特别版是一款专业的PCB设计工具，可以直接在软件界面新建原理图，可以新建输出项目，也支持元件查看、脚本文件编辑、混合信号仿真等功能，为设计者提供了全新的设计解决方案。

软件特色

1、设计环境：通过设计过程的各个方面互连，显着提高生产力，包括原理图，PCB，文档和模拟。

2、制造设计：学习并应用设计制造(DFM)方法，确保您的PCB设计每次都能正常运行，可靠且可制造。

3、切换很容易：使用业内最强大的翻译工具轻松迁移您的遗留信息-如果没有这些翻译工具，我们的成长将无法实现。

4、刚柔结合设计：以全3D设计刚柔结合并确认3D组件，外壳组件和PCB间隙满足所有机械要求。

5、PCB设计：通过受控元件放置和原理图与PCB之间的完全同步，轻松地在电路板布局上操纵物体。

6、原理图设计：通过一个内聚，易于导航的用户界面中的分层原理图和设计重用，更快，更高效地设计顶级电子设备。

7、制造业产出：体验管理数据的优雅，并通过无缝，简化的文档功能为发布做好准备。

8、互联的多板装配：多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

9、时尚的用户界面体验：全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

10、强大的PCB设计：利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

11、快速、高质量的布线：视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

12、实时的BOM管理：链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

13、简化的PCB文档处理流程：在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

软件功能

Altium designer 显著地提高了用户体验和效率，利用极具现代感的用户界面，使设计流程流线化，同时实现了前所未有的性能优化。使用64位体系结构和多线程的结合实现了在PCB设计中更大的稳定性、更快的速度和更强的功能。

互联的多板装配

多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

时尚的用户界面体验

全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

Altium Designer20特别版安装方法

1、在本站下载Altium Designer20特别版安装包

2、使用压缩软件进行解压（推荐使用winrar）

3、点击exe文件开始安装

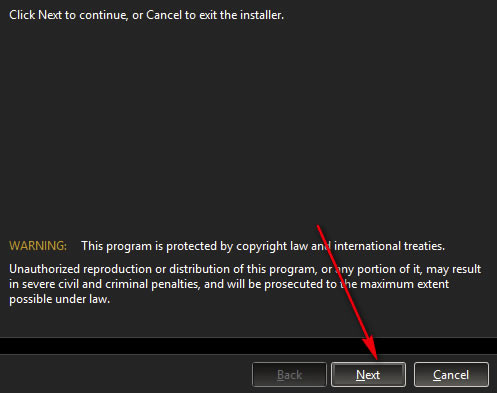

4、提示安装引导界面，点击next就可以进入安装

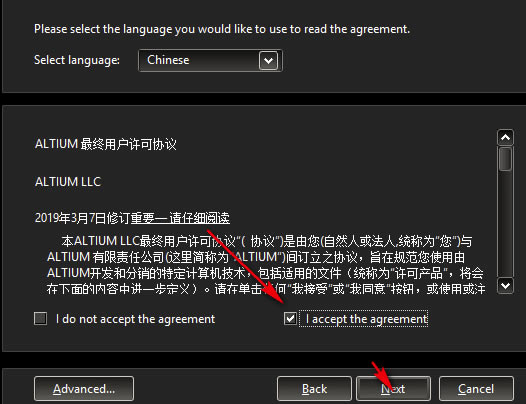

5、显示软件的协议内容，点击next

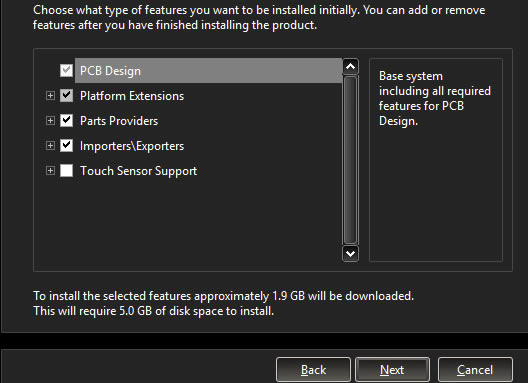

6、提示安装附加的内容，这里的项目都是必须安装的

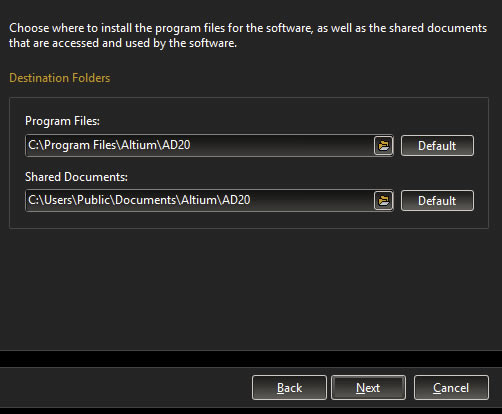

7、显示安装地址设置，如果你需要修改地址就在这里重新设置

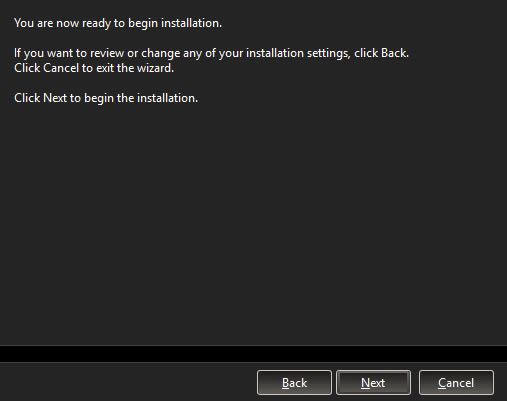

8、提示软件已经准备完毕，点击next开始安装软件

9、已经开始安装，等待软件安装结束吧

Altium Designer20特别版怎么设置中文

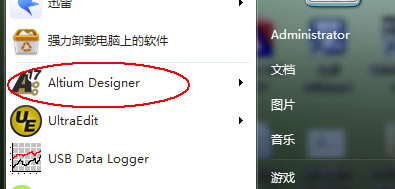

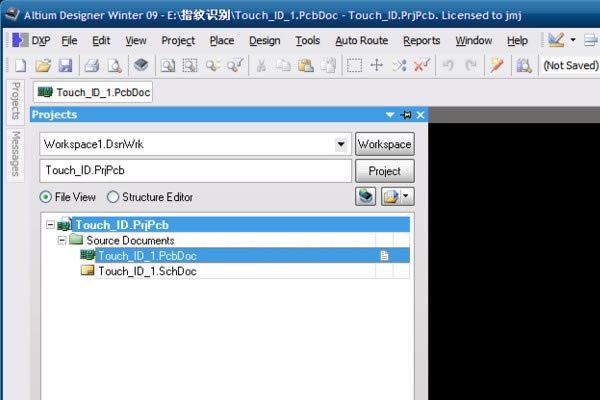

1、打开【Altium Designer Winter 09】软件！

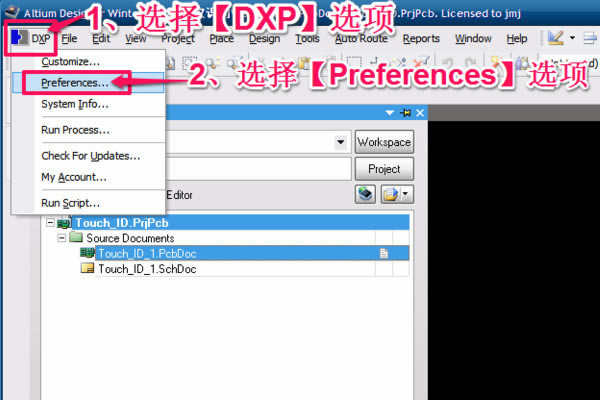

2、依次选择主菜单的【DXP】->【Preferences】选项！

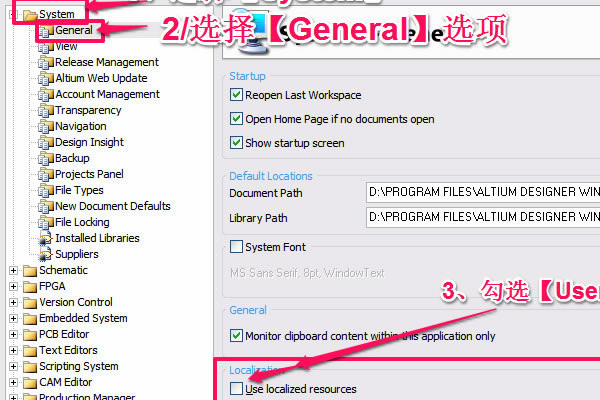

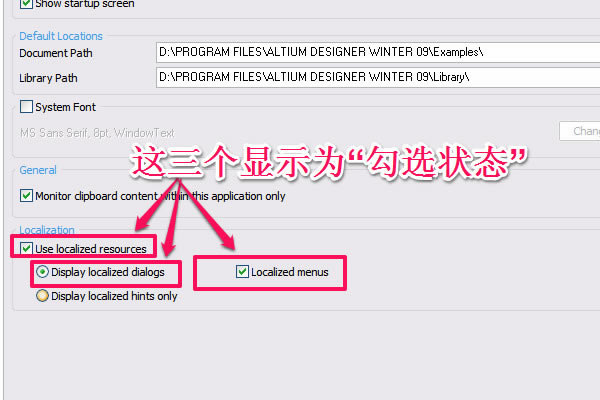

3、依次选择左侧菜单的【System】->【General】，看到右侧的部分，选择最下方的【Use Localized Resources】选项！

4、勾选下边的2个选项！

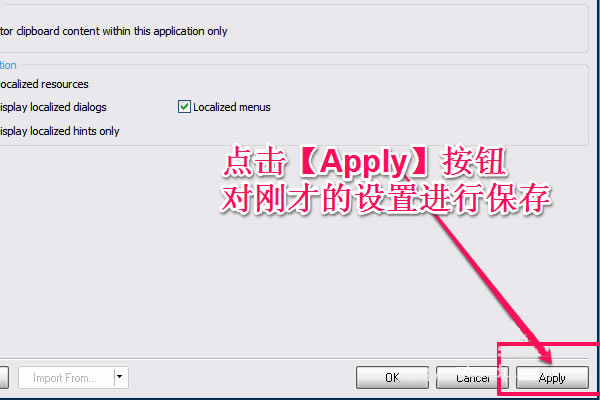

5、点击右下角的【Apply】按钮！

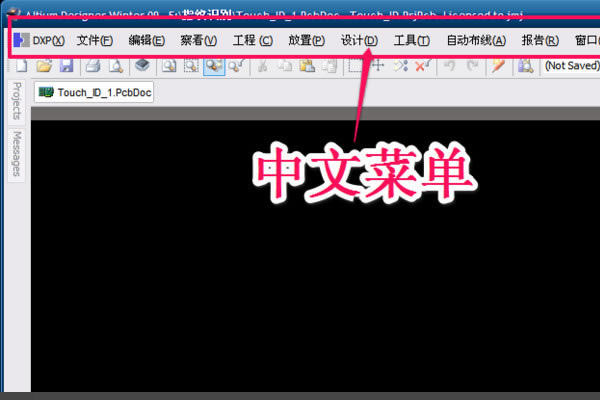

6、关闭软件，重新启动之后，汉化已经完成，显示界面，均为中文了。

Altium Designer20特别版怎么画PCB

1、首先确保电脑上安装了AD软件，点击启动软件

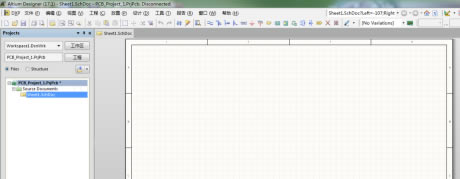

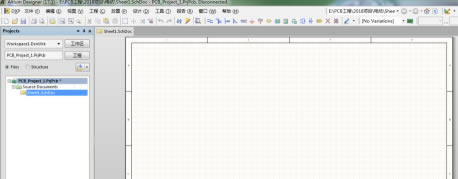

2、来到了软件先来创建一个工程，新建一个原理图

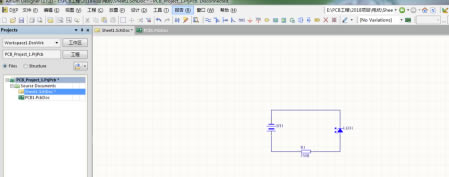

3、先来设计你的原理图，点击保存原理图

4、现在就开始设计你的电路吧，设计完成点击新建一个PCB工程

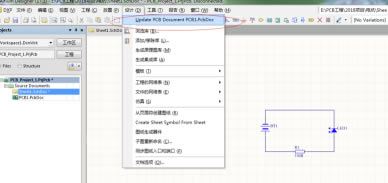

5、电路设计完成，点击菜单栏的设计，选择“Update PCB Document PCB1.PcbDoc”

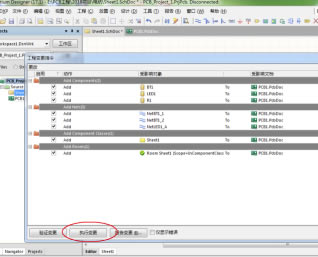

6、先来点击验证变更，确认没有错误再来点击“执行变更”将原理图导入PCB

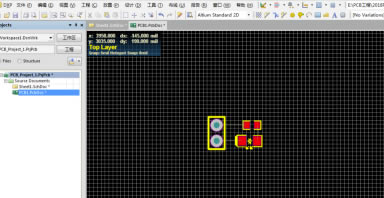

7、现在就成功的将原件导入到了PCB，就可以开始你的PCB绘制了

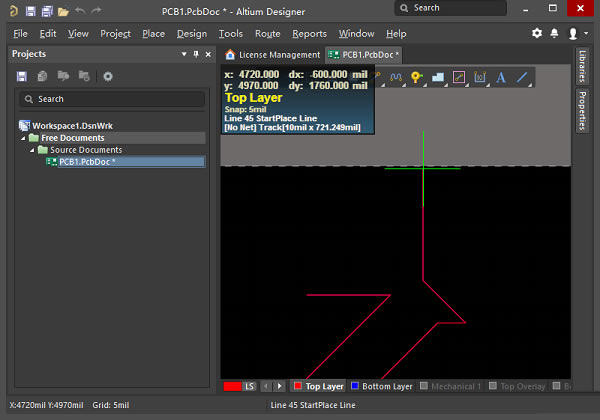

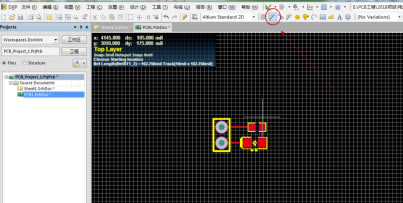

8、点击连线图标将网络连接起来，绘制PCB吧
