软件介绍

Modbus Poll特别版是一款专用用于设备调试的专业仿真工具，支持多个窗口同时对多个子设备进行监控，支持联网进行操作和管理，方便设计人员方便快捷的对接口进行测试，支持读写100多个寄存器和2000个输入线圈，软件内置特别程序，只需安装即可直接免费使用，而且在功能上也没有任何的限制。

Modbus Poll特别版功能介绍

一、标准、开放，用户可以免费、放心地使用这个协议，不需要交纳许可证费，也不会侵犯知识产权。目前，支持我们的厂家超过400家，支持这个的产品超过600种

二、可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等

三、软件的帧格式简单、紧凑，通俗易懂。用户使用容易，厂商开发简单

四、其他特点:

在软件网络上传输

1、标准的接口是使用一RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网

2、控制器通信使用主—从技术，即仅一设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据作出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器

3、主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回一消息作为回应，如果是以广播方式查询的，则不作任何回应。协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、一错误检测域

4、从设备回应消息也由这个协议构成，包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误，或从设备不能执行其命令，从设备将建立一错误消息并把它作为回应发送出去

Modbus Poll特别版软件特色

OLE自动化可以简单地与Visual Basic接口，使用起来类似于ActiveX控件

读/写多达125个寄存器

读/写多达2000个输入/线圈

Test Center菜单 (组织你自己的测试字串)

打印和打印预览

监视串行数据流量serial data traffic

打印和打印预览

串行数据流的监控

上下文敏感的hlp文件

10显示格式，如浮点，双精度等

Adjustable Address Base (0 or 1)

字体和颜色选项

广播功能（从设备ID=0)

易于控制的RS-485转换器与RTS切换

Modbus Poll特别版使用帮助

一、连接对话框

要打开连接对话框，您有2个选项：

按F3

从连接菜单中选择连接

1、连接

有5种不同的连接类型：

串行：

通过串行线路。RS232或RS485。可以使用USB串行转换器。

TCP/IP：

如果要与TCP/IP网络通信，请选择TCP/IP。在这种情况下，从站ID与TCP/IP中使用的单元ID相同。

端口号默认为502。

如果连接失败，则尝试是否可以在命令提示符下ping设备。如果ping命令失败，轮询也将失败。

UDP/IP：

如果要与UDP/IP网络通信，请选择UDP/IP。这与TCP/IP相同，但改用连接较少的UDP协议。

通过TCP/IP的RTU/ASCII：

这是通过TCP/IP网络而不是串行线路发送的RTU或ASCII消息。

通过UDP/IP的RTU/ASCII：

这是通过UDP/IP网络而不是串行线路发送的RTU或ASCII消息。

连接类型3-5不是指定的标准，但为方便起见添加了它们。

根据您的选择，其他一些设置将显示为灰色。

2、序列设定

使用这些参数来设置串行端口设置。仅当连接类型为“串行端口”时，它们才可用。

3、模式

使用此选项选择RTU或ASCII模式。默认RTU。

4、响应超时

响应超时指定了Poll在放弃之前应等待从属设备响应的时间长度。默认值为1000毫秒。

5、两次轮询之间的最小延迟

Modbus Poll不管扫描速率如何，此设置都确保在发送下一个请求之前的最小延迟。

此设置的分辨率约为15ms。有可能在某些计算机上获得更好的分辨率，但不是全部。

如果将此值设置为小于20毫秒，则不能保证响应和新请求之间的3.5个字符的时间间隔。这是因为Windows计划程序每10到20毫秒切换一次任务。

如果在串行RS485网络中轮询多个从站，则不应将该值设置为低于20ms。这是为了确保3.5个字符的时间间隔。

在TCP/IP网络中，小于20毫秒是可以的。

到一台从属设备的串行连接少于20ms即可。

6、远端伺服器

远程服务器设置仅在使用以太网连接时可用。

IP地址

服务器的IP地址。默认值为本地主机127.0.0.1

港口

服务器端口号。默认值502

连接超时

建立连接所用的最长时间。默认值1000

7、高级设置

RTS切换

RTS切换指定如果字节可用于传输，则RTS线将为高。发送所有缓冲的字节后，RTS线将变为低电平。

如果您具有不带自动方向切换功能的232/485转换器，则可以使用它来切换方向。

如果可能，应避免使用RTS控制的RS232/RS485转换器。在非实时操作系统（例如Windows和Linux）下，很难确定关闭变送器的确切时间。如果关闭它，太早的字符可能仍位于FIFO或UART的发送寄存器中，这些字符将丢失。因此，从站将无法识别该消息。另一方面，如果关闭时间太晚，则从站的消息将被破坏，主站将无法识别该消息。

DSR

DSR指定是否监视DSR（数据集就绪）信号以进行输出流控制。如果此成员为TRUE并且DSR关闭，则输出将被挂起，直到再次发送DSR。

CTS

CTS指定是否监视CTS（清除发送）信号以进行输出流控制。如果启用此复选框且CTS已关闭，则输出将暂停，直到再次发送CTS。

DTR

DTR指定在打开端口时是启用还是禁用DTR。

删除回声

如果您的设备或RS232/RS485转换器回显刚刚发送的字符。

二、读/写定义

使用此命令来定义活动窗口要监视的数据。

要打开“读/写定义”对话框，您可以使用3个选项：

按F8

从设置菜单中选择“读/写定义”

按定义按钮工具栏上的

1、从站ID

范围为1到255。也接受值0，以直接与TCP或UDP设备通信。

2、功能码

您可以从8个功能代码中选择1个。

2.1。读取功能

读取功能返回的数据显示在网格窗口中。

01：读取线圈（0x）

02：读取离散量输入（1x）

03：读取保持寄存器（4x）

04：读取输入寄存器（3x）

2.2：写功能

写入功能写入显示在网格窗口上的数据。

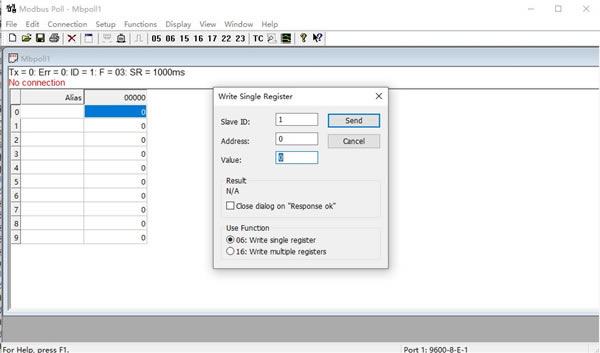

05：写入单个线圈（写入线圈状态）

06：写入单个寄存器（写入保持寄存器）

15：写入多个线圈（写入线圈）

16：写入多个寄存器（写入保持寄存器）

3、地址

协议中的地址令人困惑！某些协议规范使用协议/消息地址，而其他协议规范使用设备寻址。

3.1：协议/消息地址

一些协议规范使用从0到65535计数的协议/消息地址以及功能代码。这也是新的Modbus规范所使用的。这是在线发送的消息内的地址。

轮询使用的协议/消息地址从0到65535。

3.2：设备地址

某些协议规范使用设备地址/寄存器。从1开始计数。第一位数字说明要使用的功能。这意味着设备地址40101由地址100标识。“4”表示保持寄存器，而4x寄存器的计数从1开始。更令人困惑的是：4x表示功能代码03，而3x表示功能代码04！

3.3：5位与6位寻址

地址格式4x的计数范围是40001到49999。下一个地址不是50000。过去，9999个地址就足够了。在某些情况下，9999还不够。然后添加零。40101变为400101，依此类推。这称为6位数寻址或扩展寻址。

轮询不是问题。410001变成10000。当我们从0而不是1开始计数时，“4”将被丢弃，其余的10001将减少1。

4、地址示例

这些示例说明了在规范使用设备地址的情况下如何设置轮询。

4.1：读取暂挂寄存器

您希望每1000ms从从设备ID2读取设备地址40011中的20个寄存器。从“4”中我们知道这是功能03“读取保持寄存器”。

从站ID=2

功能=“03读取保持寄存器（4x）”

地址=10（11减1）

数量=20

扫描率=1000

4.2：读取离散输入

您想每500ms从从站ID5读取地址110201中的1000个线圈。从“1”中我们知道这是功能02“读取离散输入”

从站ID=5

功能=“02读取离散输入（1x）”

地址=10200（10201-1）

数量=1000

扫描率=500

5、扫描速度

扫描速率可以设置为0到3600000ms。请注意，将扫描速率设置为低于事务处理时间没有任何意义。如果使用9600baud的串行连接并请求了125个寄存器，则事务处理时间大约为8+2+250+2=262ms+请求与响应之间的间隔（>3.5字符时间）。在这种情况下，将扫描速率设置为例如100毫秒是没有意义的，因为事务处理时间至少为262毫秒+从属设备（间隔）的延迟+两次轮询之间的最短时间。（在连接对话框F3中设置）。

6、读/写禁用

“读/写禁用”复选框可用于临时启用或禁用此窗口的通信。然后将显示文本（已禁用）以及Tx和Error计数器。

读/写被禁用

如果禁用了“读/写”，则可以使用“读/写一次”按钮或F6发出单个请求。

读/写一次按钮

“读/写一次”按钮

6.1：发生错误时禁用

发生错误时禁用读/写。

7、隐藏别名列

隐藏所有别名列。如果不使用它们，可以方便地腾出更多空间。

8、单元格中的地址

如果启用，该地址还将显示在值单元格中，例如：2000=00000

单元格中的地址

9、PLC地址（基数1）

此选项会将地址显示为设备地址。

PLC地址

10、安然/丹尼尔模式

软件是带有一些“供应商扩展”的标准。这些扩展的确切影响取决于上下文，但是大多数常见的命令都能按预期工作。有一些自定义的供应商定义功能可用-但很少有用户期望或使用它们。影响最大的因素是如何读取/写入32位数据值。

Enron定义了两个特殊的4x保持寄存器范围：

假定4x5001至4x5999为32位长的整数（每个寄存器4个字节）。

假定4x7001至4x7999为32位浮点（每个寄存器4个字节）。

处理32位值并不是Enron-MB独有的。但是，Enron-MB采取有争议的步骤，即每个寄存器返回4个字节，而不是规范中术语“保持寄存器”所隐含的2个字节。这意味着对Enron-Modbus中的寄存器4x5001和4x5002进行轮询将返回8个字节或两个32位整数，而标准将仅返回4个字节或一个32位整数（被视为两个16位整数）。此外，Enron-MB中的轮询寄存器4x5010返回第十个32位长整数，标准会考虑此范围内第五个32位长整数的1/2。

11、行数

指定您喜欢的网格中的行数。

安装教程

1、在本站下载Modbus Poll特别版并解压，得到安装程序

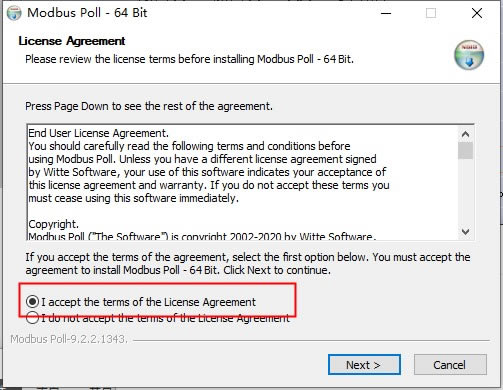

2、选择版本安装，例如双击ModbusPollSetup64Bit.exe运行安装，许可协议，点击我接受

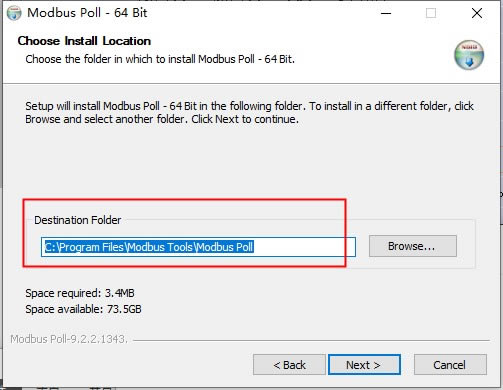

3、选择软件安装位置

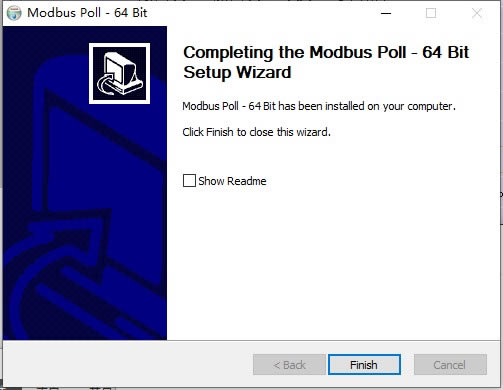

4、安装完成，退出向导

5、运行程序，点击Connection -> Connect and enter key，将key文本中的注册信息复制到软件中，点击ok即可

6、至此，Modbus Poll特别完成，所有功能免费使用。
