软件介绍

ansys electronics suite特别版是一款专业的电子仿真软件，该软件是由ansys所打造的，是electronics系列的最新版本。ansys electronics suite最新版在老版本的基础上，对功能进行了全面的升级与优化，比如自动提取数据、作业自动提交等等，大大提高了提高自己的工作效率。

ansys electronics suite汉化版已经过网络大神全面特别，所有的功能都能免费使用，而且有着极强的兼容性，不管你是用于芯片、电路板、手机还是其他电子产品都能使用，而且还能支持Q3D Extractor、Simplorer等仿真器，全面满足不同用户的使用需求。

ansys electronics 2022安装特别教程

1、在本站下载ansys electronics suite2022r1的压缩包并将其解压、打开；

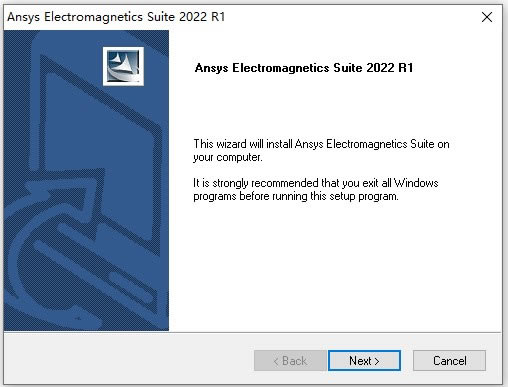

2、然后得到ELECTRONICS_2022R1_WINX64文件夹，双击“AnsysEM”文件夹中“setup.exe”，进入安装向导；

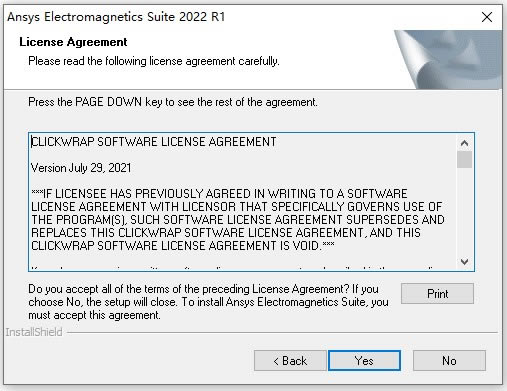

3、点击“yes”选项；

4、选择安装路径，然后点击“next”；

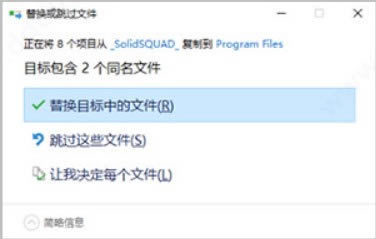

5、完成安装后，复制AnsysEM替换安装目录下的原文件夹；默认目录【C:\Program Files\AnsysEM】；

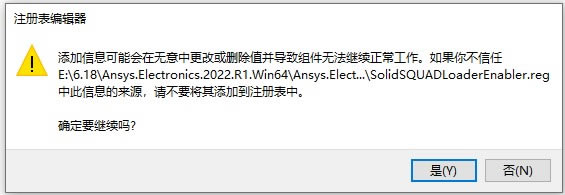

6、运行“SolidSQUADLoaderEnabler.reg”并确认将信息添加到Windows注册表中；

7、至此，软件成功激活，可以在开始菜单打开软件，以上就是ansys electronics suite 2022 R1特别版的详细安装教程。

ansys electronics suite入门教程

启动ANSYS 15.0

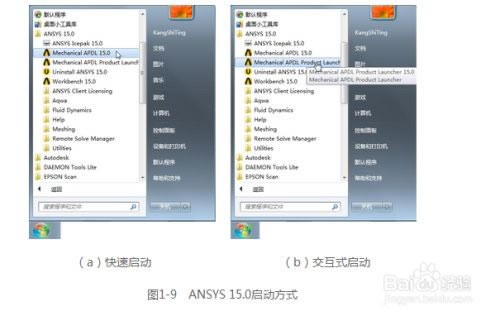

（1）快速启动：在Window系统中执行"开始>程序>ANSYS 15.0>Mechanical APDL (ANSYS)"命令，如图1-9（a）所示菜单，就可以快速启动ANSYS 15.0，采用的用户环境默认为上一次运行的环境配置。

（2）交互式启动：在Windows系统中执行“开始 > 程序 > ANSYS 15.0 > Mechanical APDL Product Launcher”命令，如图1-9（b）所示菜单，就是以交互式启动ANSYS 15.0。

建议用户选用交互式启动，这样可防止上一次运行的结果文件被覆盖掉，并且还可以重新选择工作目录和工作文件名，便于用户管理。

退出ANSYS 15.0

（1）命令方式：/EXIT。

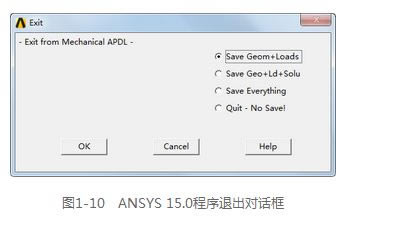

（2）GUI路径：用户界面中用鼠标单击 ANSYS Toolbar（工具条）中的“QUIT”按钮，或Utility Menu > File > EXIT，出现ANSYS 15.0程序退出对话框，如图1-10所示。

（3）在ANSYS 15.0 输出窗口单击关闭按钮。

注意：

采用第一种和第三种方式退出时，ANSYS直接退出ANSYS；而采用第二种方式时，退出ANSYS前要求用户对当前的数据库（几何模型、载荷、求解结果及三者的组合，或什么都不保存）进行选择性操作，因此建议用户采用第二种方式退出。

ANSYS 15.0的图形用户界面

启动ANSYS 15.0并设定工作目录和工作文件名后，将进入如图1-11所示的ANSYS 15.0的GUI界面（Graphical User Interface，图形用户界面），其主要包括以下几个部分。

1．菜单栏

包括文件操作（File）、选择功能（Select）、数据列表（List）、图形显示（Plot）、视图环境控制（PlotCtrls）、工作平面（Workplane）、参数（Parameters）、宏命令（Macro）、菜单控制（MenuCtrls）和帮助（Help）10个下拉菜单，囊括了ANSYS的绝大部分系统环境配置功能。在ANSYS运行的任何时候均可以访问该菜单。

2．快捷工具条

对于常用的新建、打开、保存数据文件、视图旋转、抓图软件、报告生成器和帮助操作，提供了方便快捷方式。

3．输入窗口

ANSYS提供了4种输入方式：常用的GUI（图形用户界面）输入、命令输入、使用工具条和调用批处理文件。在这个窗口可以输入ANSYS的各种命令，在输入命令过程中，ANSYS自动匹配待选命令的输入格式。

4．显示隐藏对话框

在对ANSYS进行操作过程中，会弹出很多对话框，重叠的对话框会隐藏，单击输入栏右侧第一个按钮，便可以迅速显示隐藏的对话框。

5．工具条

包括一些常用的ANSYS命令和函数，是执行命令的快捷方式。用户可以根据需要对该窗口中的快捷命令进行编辑、修改和删除等操作，最多可设置100个命令按钮。

6．图形窗口

该窗口显示ANSYS的分析模型、网格、求解收敛过程、计算结果云图、等值线和动画等图形信息。

7．菜单栏

菜单栏几乎涵盖了ANSYS分析过程的全部菜单命令，按照ANSYS分析过程进行排列，依次是个性设置（Preference）、前处理（Preprocessor）、求解器（Solution）、通用后处理器（General Postproc）、时间历程后处理（TimeHist Postproc）、ROM工具（ROM Tool）、优化设计（Design Xplprer）、概率设计（Prob Design）、辐射选项（Radiation Opt）、会话编辑（Session Editor）和完成（Finish）项。

8．视图控制栏

用户可以利用这些快捷方式方便地进行视图操作，如前视、后视、俯视、旋转任意角度、放大或缩小以及移动图形等，以协助调整到用户的最佳视图角度。

9．输出窗口

该窗口的主要功能在于同步显示ANSYS对已进行的菜单操作或已输入命令的反馈信息，用户输入命令或菜单操作的出错信息和警告信息等，关闭此窗口，ANSYS将强行退出。

10．状态栏

这个位置显示ANSYS的一些当前信息，如当前所在的模块、材料属性、单元实常数及系统坐标等。

ansys electronics suite使用教程

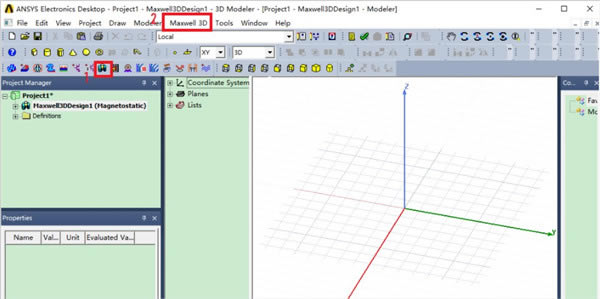

1、菜单栏选择：Insert Maxwell 3D Design ,如下图1，然后工具栏出现2。

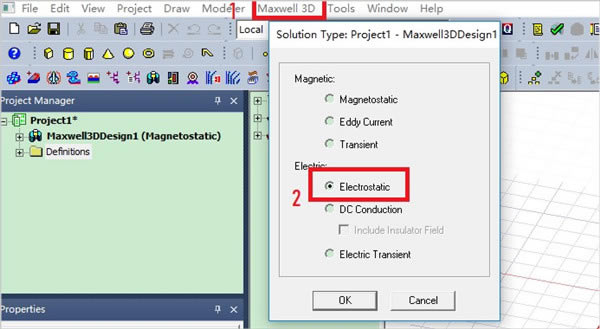

2、点击Maxwell 3D—>solution type—>Electrostatic—>OK

3、点击Draw box，然后鼠标拖动到模型区域，拖放尺寸，绘制一个长方体。

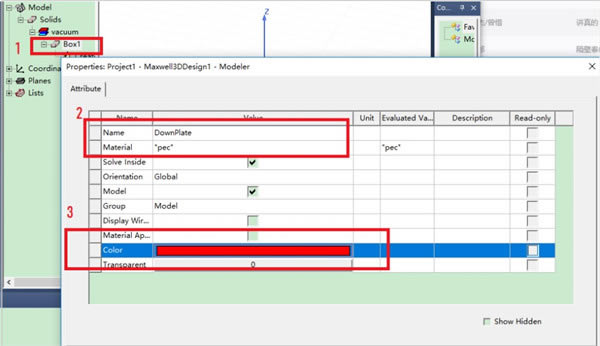

4、双击Box1，设置Name为“DownPlate”，Material设置为“pec”（理想导体），设置颜色。

5、双击CreateBox，设置Box的Position和XSize、YSize、ZSize属性。

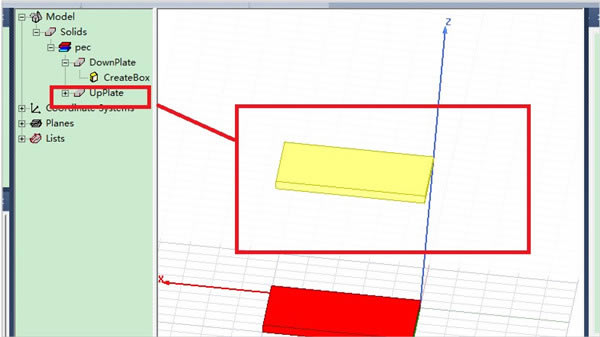

6、按照同样的方法添加另一块极板—UpPlate。

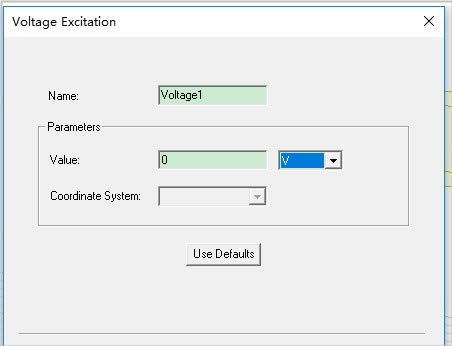

7、给极板添加激励。选中DownPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

选中UpPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

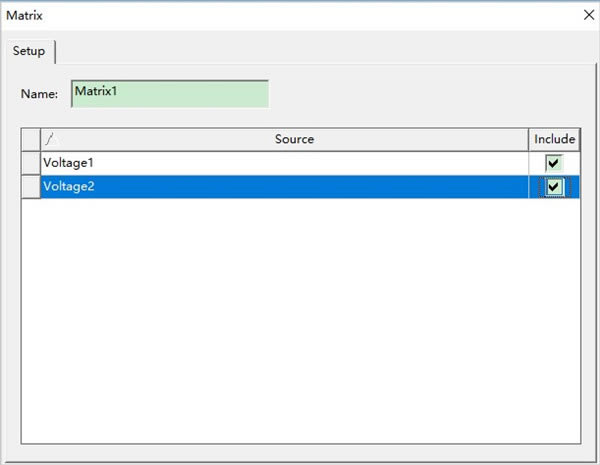

8、设置求解矩阵。点击Maxwell 3D—>Parameters—>Assign—>Matrix,勾选Voltage1，Voltage2。

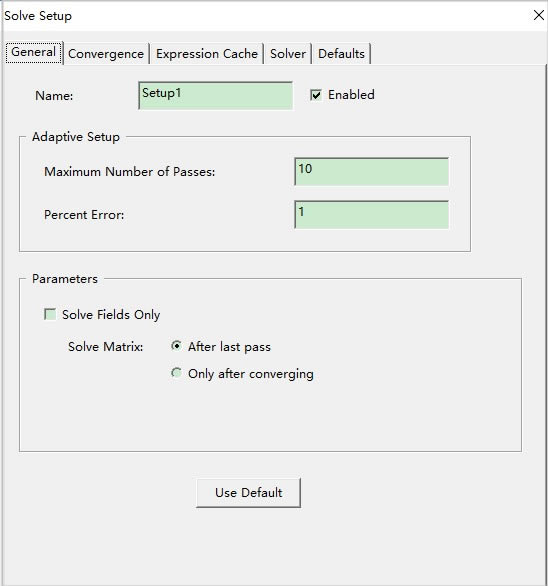

9、分析设置。点击Maxwell 3D—>Analysis Setup—>Add Solution Setup。然后根据仿真要求设置解算参数。

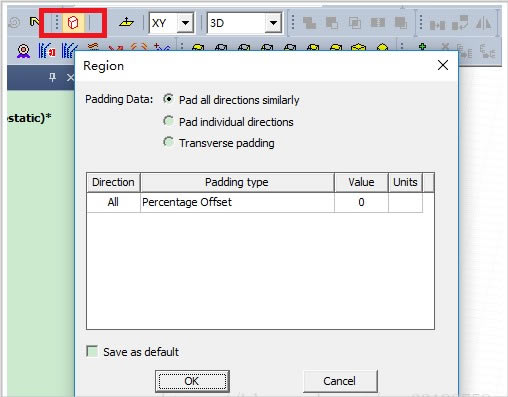

10、根据需要设置求解域的大小。

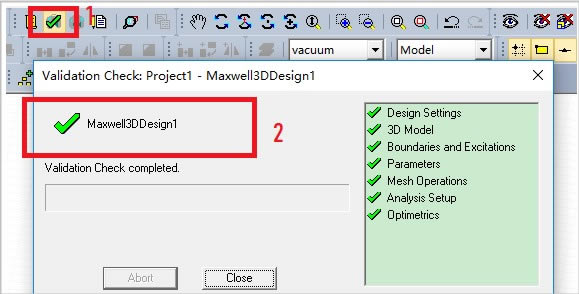

11、点击菜单栏如1所示图标，检查设计是否合法，出现2，则说明没问题。

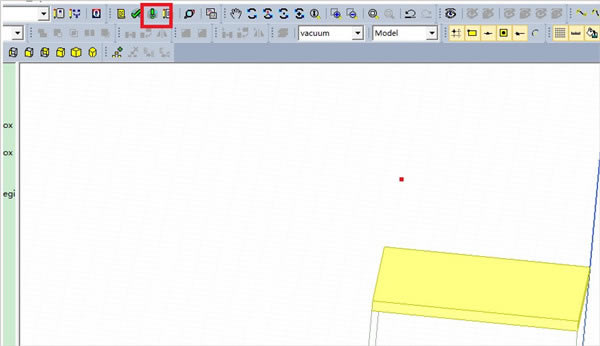

12、开始仿真，点击如下所示图标，开始仿真。

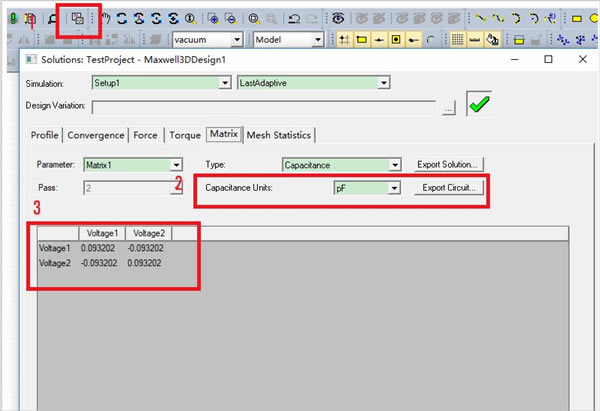

13、查看数据。点击如下1所示图标，弹出电容值结果矩阵。

功能介绍

1、HFSS

3D EM场求解器，用于设计高频和高速电子元件。它的FEM，IE，渐近和混合求解器可解决RF，微波，IC，PCB和EMI问题。

2、Maxwell

用于电机，变压器，执行器和其他机电设备的EM场求解器。它解决了静态，频域和时变电场。

3、SIwave

用于IC封装和PCB的电源完整性，信号完整性和EMI分析的专用工具。解决电子设备中的电源传输系统和高速通道。

4、Icepak

用于电子热管理的CFD求解器。它可以预测IC封装，PCB，电子组件/外壳，电力电子设备中的气流，温度和热传递。

5、Sherlock

电子设计软件，可以在设计的早期阶段就组件，电路板和系统级别的电子硬件提供快速准确的寿命预测。

6、Motor-CAD

基于模板的设计工具，可在整个转矩-速度运行范围内对电动机进行快速多物理场分析，以优化其性能，效率和尺寸。

7、EMA3D Cable

平台级电磁电缆建模和仿真工具，提供从设计到验证的工作流程，包括（EMI）/（EMC）认证支持。

8、Electronics Enterprise

面向工程师的顶级软件包，可解决整个电子设计领域的问题。该单一用户软件包中包含所有Ansys电子技术。

9、Electronics Pro 2D

Electronics Pro 2D是2D低频电磁分析，2D参数提取，RF系统分析（用于预测射频干扰和具有高级RF功能的电路仿真）的理想选择。

10、Q3D Extractor

一个2D和3D EM现场模拟器，用于从互连中提取RLCG参数。它是设计电子封装和电力电子设备的寄生提取工具。
