软件介绍

LibreCAD中文版是一款适用于Windows、Apple和Linux的免费开源的CAD应用程序。软件拥有丰富的绘图工具，支持实体修改、笛卡尔坐标系和极坐标系、本地坐标系、捕捉功能、图层管理、以及文本注释等诸多功能。还能支持部分Autodesk DWG 格式导入和Autodesk DXF 开放格式的导入和导出。

另外软件具有开源、跨平台等特点，且适用于Windows、Apple 和 Linux 系统。无论是工程设计、建筑规划还是学术研究，都能提供创建和编辑绘图、草图和图纸功能。是一个功能强大，易于操作使用的2D CAD应用软件。

软件特色

1、它是免费的

找到一个具有大量有价值的功能的 CAD 应用程序是免费的，这是预算有限的艺术家和团队可以感激的事情。LibreCAD 在 GPLv2 或通用公共许可证下可用，它允许公众复制、定制和使用这个功能包的解决方案而不受到版权侵犯。用户可以自由下载、分发和/或部署该应用程序。

2、一体化的图形解决方案

可以被认为是一个多合一的解决方案，适用于那些正在寻找一个可以帮助创建高质量的 CAD 项目输出，但没有足够的资金来支付顶级程序的图形爱好者和工业设计师。尽管是免费的，LibreCAD 允许其用户创建和设计复杂的模型，创建许多层，甚至编辑他们以前的模型。

3、易用性

最初呈现的是一个带有主要工作区域和图层工具的窗口。在菜单栏中，你可以找到大部分的类别，包括尺寸、绘图、块和层。该软件允许用户自定义其界面，所以你可以自由地拖动任何你想带到工作区的元素。在不同的平台上操作也没有问题，因为 LibreCAD 的图形用户界面是建立在所谓的 Qt4 库上。因此，该软件可以在不同的平台上工作而不改变其性能和外观。

4、它是一个社区驱动的、跨平台的程序

学习如何使用软件和解决问题并不是一个问题。有一个活跃的 LibreCAD 用户和开发人员的全球社区，你可以在那里寻求支持。语言障碍也不是一个问题，因为该软件有许多不同的语言版本。更好的是，该解决方案可用于主要的操作系统。

软件功能

部分支持 Autodesk DWG 格式（仅限导入）。

支持 Autodesk DXF 开放格式（导入和导出）。它是 LibreCAD 的主要格式。

以 PDF 格式和图像格式（PNG、SVG、位图）导出。

支持 MakerCAM SVG 格式。待确认

直线、圆、圆弧、折线、样条线。

实体修改：移动/复制、镜像、缩放、偏移、修剪、圆角等。

笛卡尔坐标系和极坐标系。

本地坐标系：您可以选择一个新的原点来输入和获取坐标。

捕捉功能可准确绘制端点、中点、圆弧中心、直线交点。

孵化。

可以创建和插入块。

通过块（螺钉、窗户等）管理标准组件的库。

文字注释。

尺寸：与特征、半径、直径、引线对齐的线性尺寸。

图层管理：切换可见性和打印，由图层属性（颜色、线宽、线类型）驱动的实体属性。

按所选比例打印。

工具栏可以定制。

可以通过命令行执行多项操作。

开发插件是为了简化某些任务。

用户界面有多种语言版本。

LibreCAD中文版安装教程

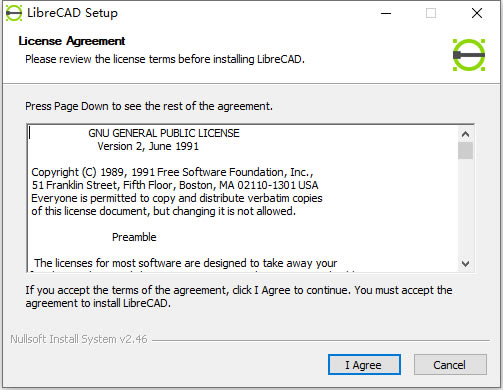

1、解压下载好的压缩包，点击安装程序；

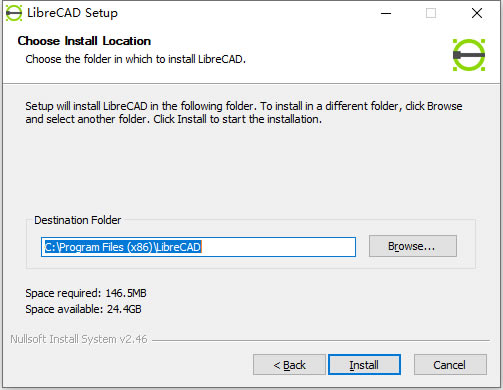

2、选择安装位置，或者默认文件安装位置；

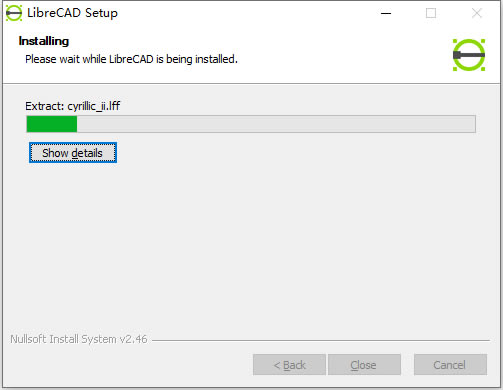

3、等待安装完成即可。

LibreCAD中文版使用教程

一、设置文件模板

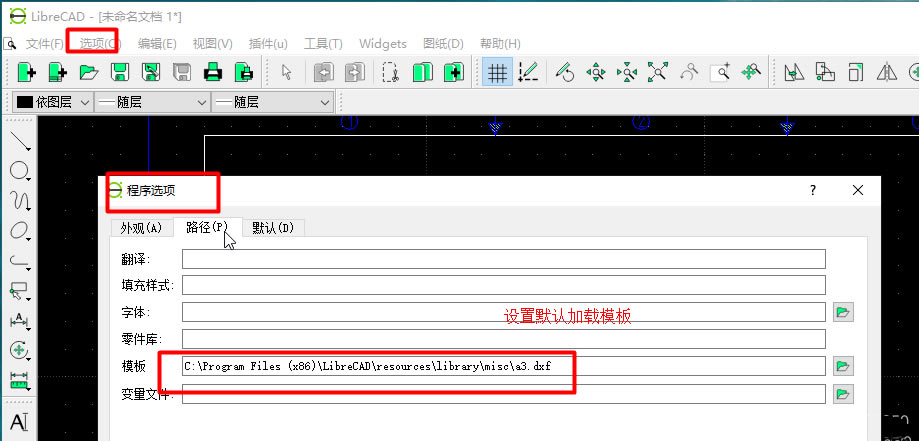

1、设置文件模板，文件模版就是一个dxf 文件可以进行单独编辑和创建。

2、插入A3图框，插入的图框是一个图快，需要选中修改，拆分后方可编辑。另外可以自行创建图快，这样可以复用标准元件，提升效率。也可以对原A3模板进行修改精简。

二、设置网格

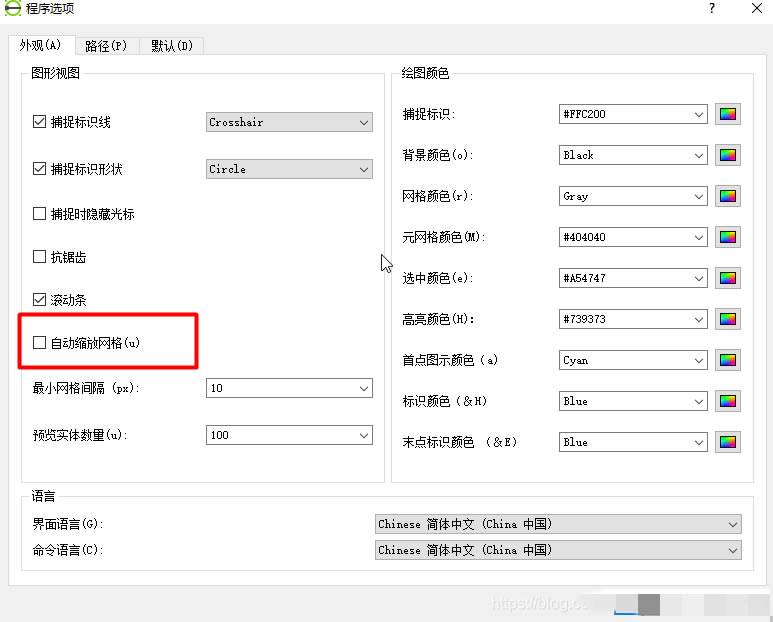

1、使用时，可以开启网格显示，关闭自动缩放网格。

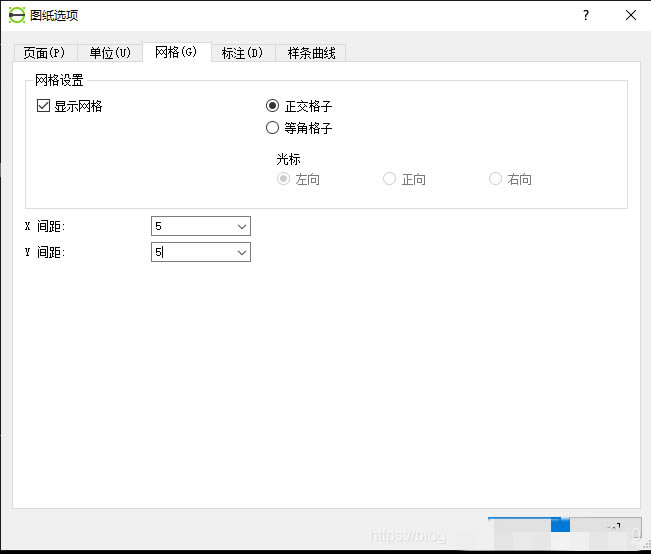

2、在图纸选项中勾选显示网络，x和y设置为5，如果设置为自动，那么在放大缩小图纸时，网格会发生改变。设置完成后，栅格为5，且不会因为缩放发生变化。正交格子为2D视图，等角格子为3D视图。

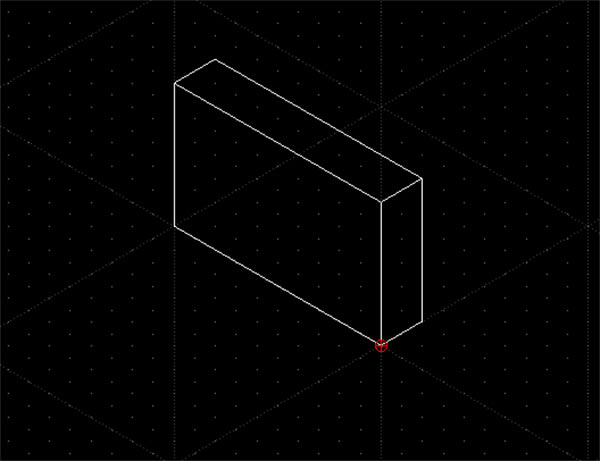

3、等交格子为三维示意图 ，一个简单的示意图如下
