软件介绍

T20天正插件是一款由天正官方发布的AutoCAD插件工具，它具有分解对象、整图导出和批量导出等功能，可以帮助用户在AutoCAD软件上阅读和打印天正的专业图纸。T20天正插件兼容多个版本的AutoCAD软件，包括最新的2020版本，有需要的用户快来下载吧。

特色功能

1.安装到用于打印和阅读T20 V5.0天正建筑和天正水、暖、电等下行专业软件图纸的机器上。

2.安装有T20 V5.0天正软件系列相关专业软件的机器，不需要安装本插件。

3.提供了TExplode(分解对象)、TSaveAs(整图导出)和TBATSAVE(批量导出)命令。

安装教程

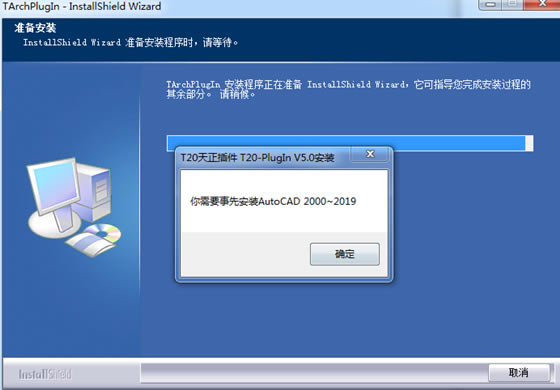

安装方法，先安装好CAD简体中文版，再安装插件，一步一步安装就好了。

在CAD2020上安装T20天正插件 v5.0

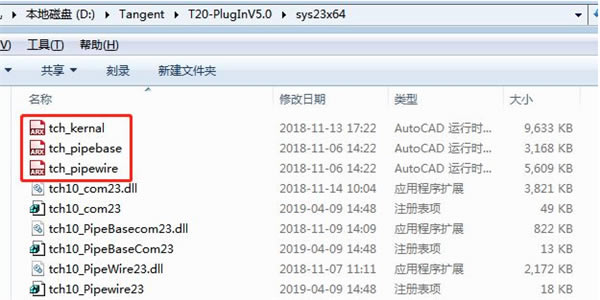

「步骤一」 将下载的天正T20 V5安装包安装成功后，找到安装文件内部Tangent\T20-PlugInV5.0\SYS23x64文件夹下的三个文件；

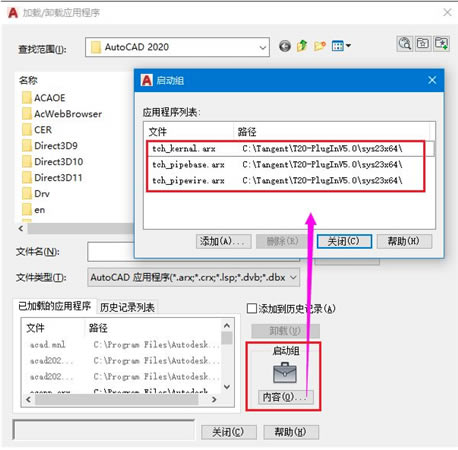

「步骤二」 启动CAD2020软件，输入AP加载程序令把截图中的3个ARX文件依次加入CAD的启动组：即：(Tangent\T20-PlugInV5.0\SYS23x64文件夹下的3个文件)：

tch_kernal.arx

tch_pipebase.arx

tch_pipewire.arx

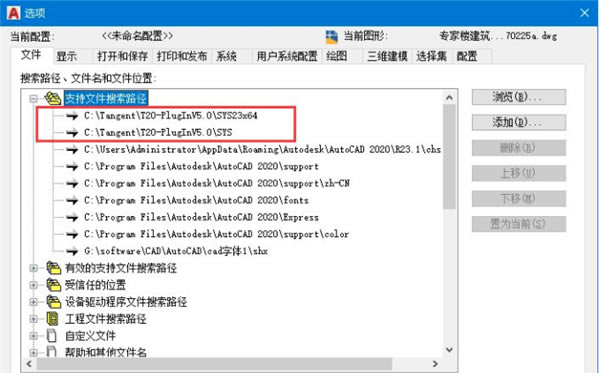

「步骤三」 把T20天正插件V5.0的安装文件中的2个文件夹添加到CAD的支持文件搜索路径，并上移到最上面：

X:\Tangent\T20-PlugInV5.0\SYS23x64

X:\Tangent\T20-PlugInV5.0\SYS

「步骤四」 然后重启CAD2020，即可出现天正加载成的启动界面

「特殊情况」 多数时候，前面步骤完成之后，多数就可以添加成功;若不行的话，再把X:\Tangent\T20-PlugInV5.0\SYS23x64目录下的3个注册表文件依次双击添加进注册表即可：

tch10_com23.reg

tch10_PipeBaseCom23.reg

tch10_Pipewire23.reg
