日海光纤配线架在建筑群子系统中的独特应用

发布时间:2022-06-09 文章来源:深度系统下载 浏览:

网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

建筑群子系统布线需求

综合布线系统是网络系统的“高速公路”,担负着数据、语音安全有效传输的任务,是弱电系统中最基础的组成部分。综合布线采用开放式的结构,可划分成工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理区七个子系统,可以概括为“二间、二区、三个子系统”,而建筑群子系统可以看着整个综合布线系统的“神经中枢”。

在大型园区建筑群的网络建设中,若要把两个或更多的建筑物的通信链路互连起来,通常是在楼与楼之间敷设室外光缆。这样,大型园区的核心网络是整个园区网络的生命线,以前只有20%的局域网通信到达核心网,大多数的运算由个人计算机完成,文件也在本地保存和访问,文件共享的情况很少。然而时至今日,情况发生了翻天覆地的变化,据估计,全部通信量的80%需要通过园区核心网进行传输。现在的应用采取集中服务,用户的文件被存储在服务器上,文件共享和共用的情况十分普遍。各类网络视频应用需求的成倍增加,以及个人电脑多媒体处理能力的增强,都加大了核心网络的负担,其必须能处理这一日益增长的需求。

大型园区的核心网络必须能够提供高速数据交换,要求具有较高的可靠性、稳定性和易扩展性等。必须提供高性能、高可靠的网络结构,通常会采用高可靠的环网拓扑结构或冗余的网状拓扑结构,为整个园区构建“神经中枢”的核心网络平台。

环形拓扑结构



网状拓扑结构

交叉连接方式

在布线标准中,定义了两种连接方式。一种是互连连接,另外一种是交叉连接。如下图所示:

互连连接

交叉连接

从图中可以看出,交叉连接方式增加了一个连接点,虽然互连连接方式在提高传输性能的同时,经济性更强。但是,交叉连接所具有的管理便利性与可靠性却是互连连接所无法比拟的。使用交叉连接方式,可以将两端连接的光缆固定不动,视为永久连接。当需要进行移动、添加和更换时,维护人员只需变更配线架之间的跳线,而互连方式则难以避免的需要同时插拔交换机与配线架端口的跳线。对于网络的核心,将快速恢复,降低误操作以及保证设备端口正常运行作为最基础要求的环境,交叉连接无疑是最佳选择。毕竟,在日常维护时尽量避开接触敏感的设备端口无疑是明智的。只有交叉连接方式是最可靠、最灵活和持久的连接方式。

交叉连接在建筑群子系统中的应用

交叉连接方式将线缆分为永久固定光纤和跳线。从交换机设备端来的光缆一般作为永久性线缆固定在配线设备的后部,通过配线架正面跳线进行交叉连接。当交叉连接系统需要改变时,交叉连接区域的永久连接部分不被改变,所需的仅是改变连接跳线,在日常维护时将尽量避开接触敏感的设备端口。我们结合两个案例来说明交叉连接在建筑群子系统中的应用。

案例一

需求说明

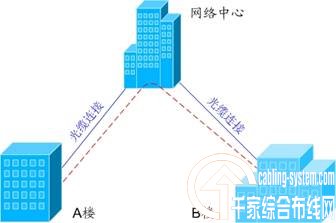

有3栋建筑物包括网络中心、A楼、B楼(实际可能更多建筑物),网络中心通过光缆连接到A楼、B楼 <同时A、B楼进行互连(网络链路备份作用) 环型拓扑结构

传统解决方案

在A、B楼之间重新铺设一条光缆

推荐解决方案

在网络中心采用“交叉连接”方式实现连接。 把从A、B楼连接到网络中心的光缆,通过跳线直接进行连接,如下图。

优点: 用户投入减低,不需要另外铺设光缆 非常灵活的分配和调度的功能 网络拓扑结构变化灵活 提高的光纤的实际利用率


网络的神奇作用吸引着越来越多的用户加入其中,正因如此,网络的承受能力也面临着越来越严峻的考验―从硬件上、软件上、所用标准上......,各项技术都需要适时应势,对应发展,这正是网络迅速走向进步的催化剂。
